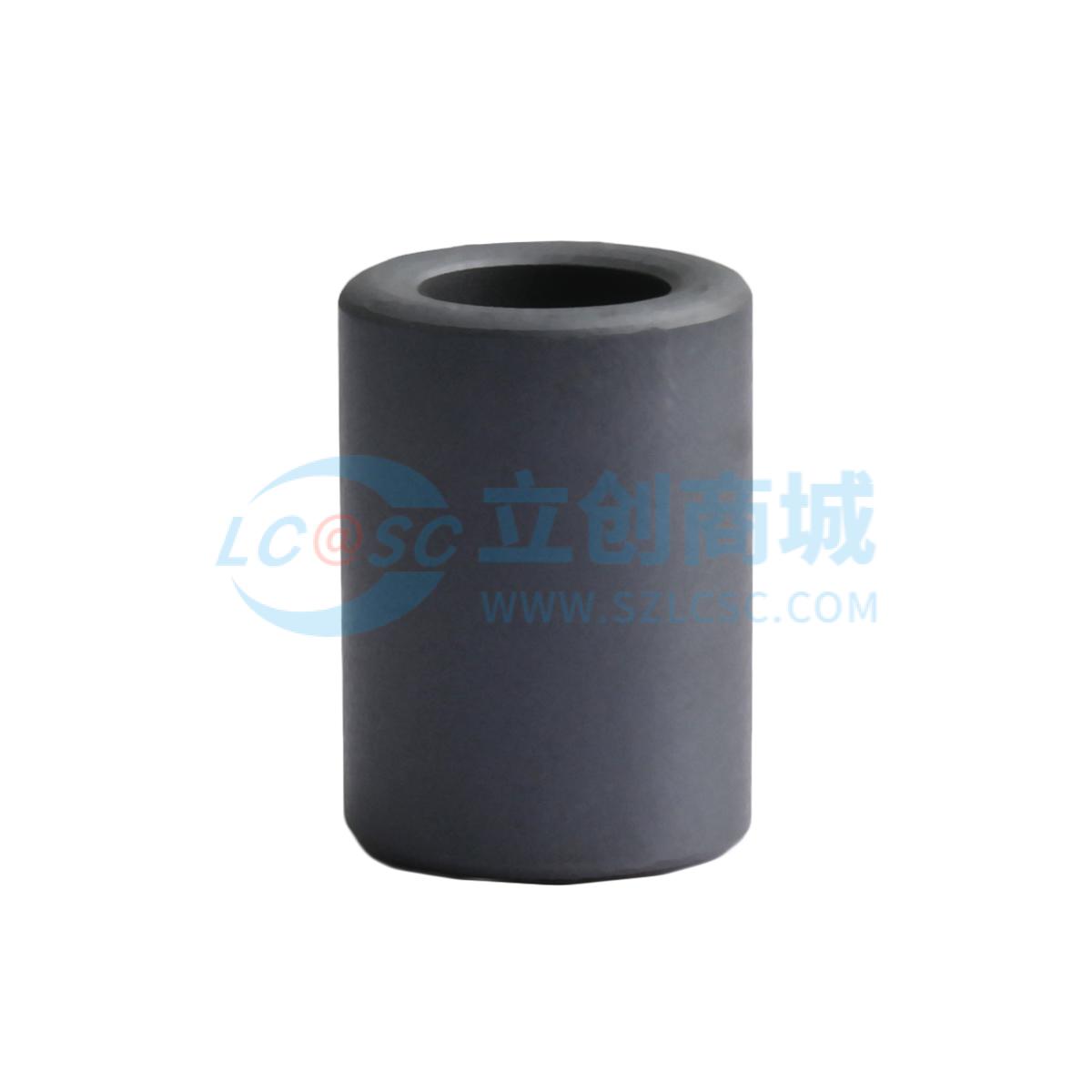

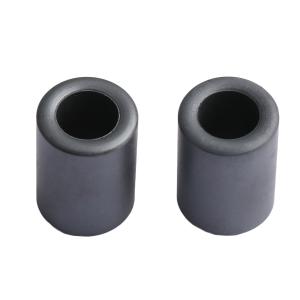

canfeng(灿峰) 钳位滤波器 铁氧体RH类磁环 F2 RH18.2*25.5*11
- 工业品
价格：￥2.109
原价：￥ 2.22
10+￥1.9855￥2.09
200+￥1.672￥1.76
780+￥1.615￥1.7
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CRH-18.2x25.5x11
- 商品编号
- C39676047
- 商品毛重
19.728205克(g)
- 材质 F2
- 外径/mm 18.2
广东仓368
购买数量
个
(780个/箱，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | RH类磁环 |
| 材质 | F2 |
| 外径/mm | 18.2 |
| 高度/mm | 25.5 |
| 属性 | 参数值 |
|---|---|
| 内径/mm | 11 |
| 25MHZ | 60 |
| 100MHZ | 110 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
材质为F2铁氧体，符合RoHS环保要求
2
外形尺寸为18.2×25.5×11mm，公差分别为±0.8mm、±0.5mm、±0.5mm
3
电气性能：10MHz时阻抗Z1≥60Ω，100MHz时阻抗Z2≥110Ω，测试环境温度25±5℃、湿度60±8%
4
外观质量标准：单处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm
5
材质特性：初始磁导率650±20%，比损耗因子200×10^-6（10MHz），饱和磁通密度330MT，剩磁150MT，矫顽力35A/m，居里温度>110℃，电阻率>10^5Ω·m，使用频率范围0.1-1.5MHz，密度5g/cm³
使用场景 APPLICATIONS
1
适用于电子设备的电源线、信号线电磁干扰（EMI）抑制，如通信设备、消费电子产品、工业控制装置、汽车电子系统等领域
2
帮助减少高频噪声对设备信号传输的干扰，提升信号完整性与设备运行稳定性
注意事项 PRECAUTIONS
1
安装时需确保磁环紧密包裹目标线缆，避免松动影响滤波效果
2
禁止在超过居里温度（>110℃）的环境下使用，以免磁性能下降
3
存放时应防潮防尘，避免磁环受到磕碰、挤压等物理损伤导致破裂
4
使用前检查外观，若存在裂纹、毛刺等超出标准的缺陷，请勿使用
5
废弃处理需遵循环保规定，符合RoHS相关要求
