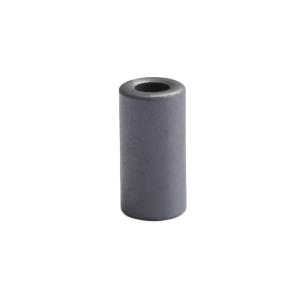

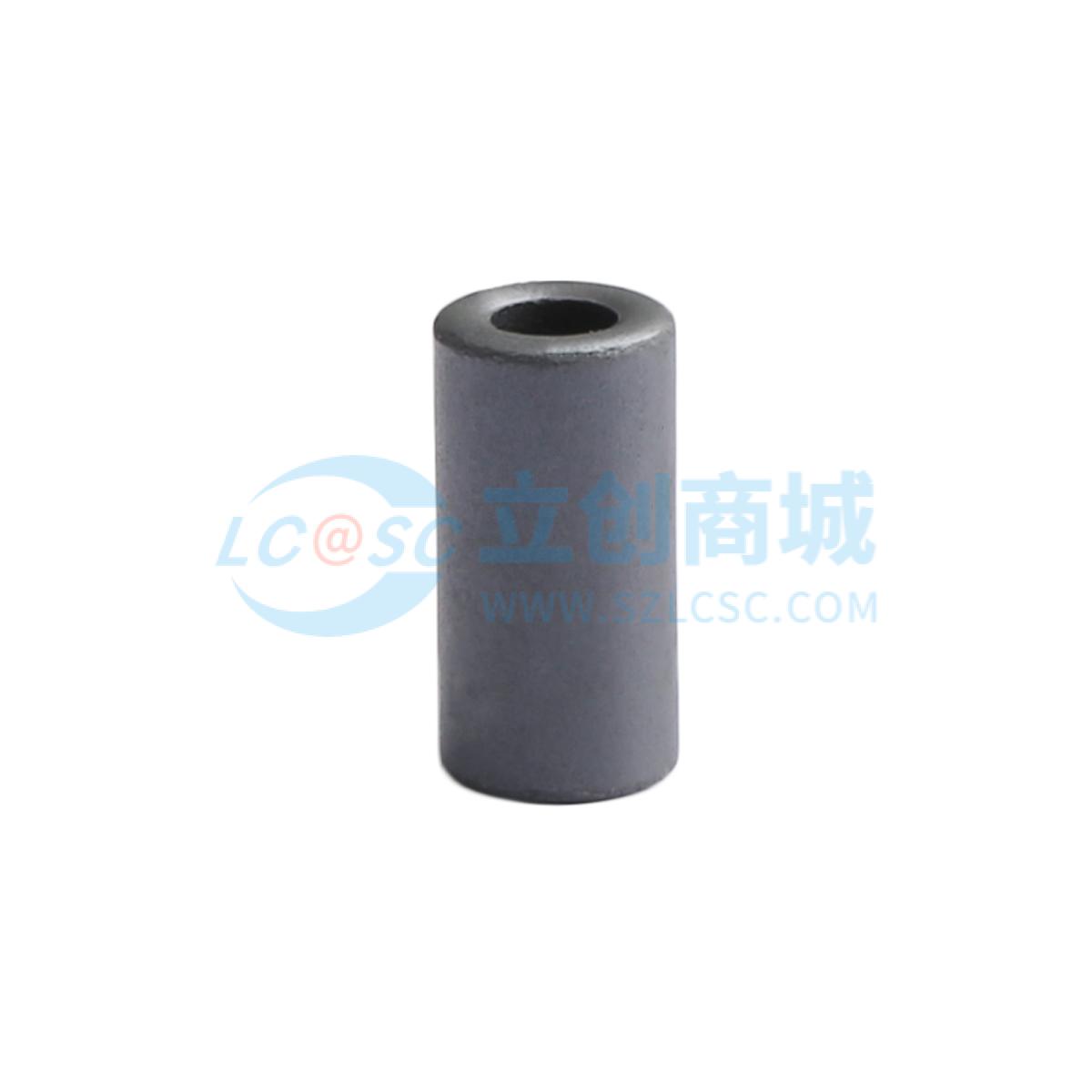

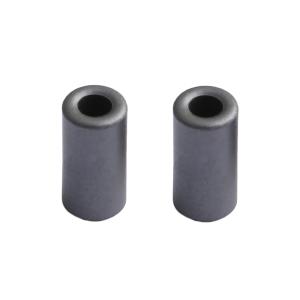

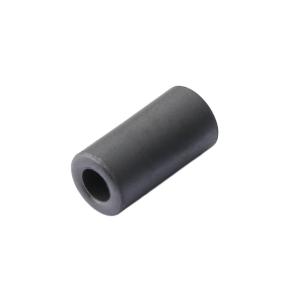

canfeng(灿峰) 钳位滤波器 铁氧体RH类磁环 F2 RH6.35*12.7*3.3
- 工业品
价格：￥0.472604
原价：￥ 0.5137
50+￥0.445004￥0.4837
1000+￥0.376004￥0.4087
5000+￥0.362204￥0.3937
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CRH-6.35x12.7x3.3
- 商品编号
- C39676031
- 商品毛重
1.376克(g)
外径
高度
内径
广东仓1,455
购买数量
个
(500个/袋，最小起订量5个，递增量：5)
总价金额：
￥0.00近期成交3单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | RH类磁环 |
| 材质 | F2 |
| 外径/mm | 6.35 |
| 高度/mm | 12.7 |
| 属性 | 参数值 |
|---|---|
| 内径/mm | 3.3 |
| 25MHZ | 40 |
| 100MHZ | 70 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
材质特性：采用F9铁氧体材质，初始磁导率850±20%，比损耗因子16.0(1MHz)，饱和磁通密度350(1600Am)MT，剩磁200MT，矫顽力20A/m，居里温度>110℃，电阻率>10⁵Ω·m，使用频率范围0.1-1.5MHz，密度4.7g/cm³
2
电气性能：阻抗性能优异，Z1在40-70KHz时≥9MIN，Z2在250KHz时≥70MIN，Z3在1000KHz时≥指定值，测试条件为温度25±5℃、湿度60±8%
3
尺寸精准：规格CRH-6.35x12.7x3.3，内径A=6.35±0.5mm，外径B=12.7±0.5mm，厚度C=3.3±0.4mm，尺寸公差严格控制
4
外观质量：表面缺陷控制严格，一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm
5
合规认证：符合RoHS标准，通过相关电磁性能测试，适用于电磁兼容要求场景
使用场景 APPLICATIONS
1
电磁干扰抑制：用于电源线路、信号线缆的EMI滤波，减少电磁辐射和传导干扰
2
设备电磁兼容：帮助消费电子、工业控制设备、通信设备等符合EMC标准，提升设备抗干扰能力
3
线缆滤波应用：适用于各种需要抑制高频噪声的线缆，如数据线、电源线、音频线等
4
工业与消费电子领域：可集成到计算机外设、家电产品、汽车电子、医疗设备等产品中，改善信号质量和设备稳定性
注意事项 PRECAUTIONS
1
安装要求：确保磁环与线缆紧密贴合，避免松动影响滤波效果，选择匹配线缆直径的磁环内径
2
环境限制：避免在高温（超过110℃居里温度）、高湿或腐蚀性环境下长期使用
3
结构保护：不要拆解或修改磁环结构，防止破坏其电磁性能
4
安全规范：测试和使用时遵循电气安全规范，避免触电或设备损坏
5
存储条件：存放于干燥、通风、常温环境，远离易燃易爆物品
