BQ25756RRVR

BQ25756 是一款宽输入电压、开关模式的升降压锂离子、锂聚合物或磷酸铁锂电池充电控制器，支持双向功率流。该器件可在宽电压范围内实现高效电池充电，具备精确的充电电流和充电电压调节功能，此外还提供自动充电预处理、终止和充电状态指示。该器件集成了升降压转换器的所有环路补偿，从而提供了一种易于使用的高密度解决方案。在反向模式下，该器件从电池获取电能，并通过增加恒流环路来调节输入端子电压以实现保护，支持 USB-PD EPR 电源配置文件。 除了 I²C 主机控制充电模式外，该器件还支持通过电阻可编程限制实现独立充电模式。输入电流、充电电流和充电电压调节目标可分别通过 ILIM_HIZ、ICHG 和 FB 引脚进行设置。

• 宽输入电压工作范围：4.2 V 至 70 V
• 宽电池电压工作范围：最高可达 70 V，支持多种电池化学体系：
  • 1 至 14 节锂离子电池充电配置文件
  • 1 至 16 节磷酸铁锂电池充电配置文件
• 带 NFET 驱动器的同步升降压充电控制器
  • 开关频率可在 200 kHz 至 600 kHz 之间调节
  • 可选与外部时钟同步
  • 集成带软启动的环路补偿
  • 可选栅极驱动器电源输入，以实现效率优化
• 太阳能充电自动最大功率点跟踪（MPPT）
• 仅降压模式
• 支持 USB-PD 扩展功率范围（EPR）的双向转换器操作（反向模式）
  • 输入电压（VAC）调节范围为 3.3 V 至 65 V，调节步长为 20 mV
  • 使用 5 mΩ 电阻时，输入电流调节（RAC_SNS）范围为 400 mA 至 20 A，调节步长为 50 mA
• 高精度
  • 充电电压调节精度为 ±0.5%
  • 充电电流调节精度为 ±3%
  • 输入电流调节精度为 ±3%
• I²C 控制，具备电阻可编程选项，可实现最佳系统性能
  • 硬件可调输入和输出电流限制
  • 集成 16 位 ADC，用于电压、电流和温度监测
• 高度集成安全功能
  • 可调输入过压和欠压保护
  • 电池过压和过流保护
  • 充电安全定时器
  • 电池短路保护
  • 热关断
• 状态输出
  • 适配器存在状态（PG̅）
  • 充电器工作状态（STAT1、STAT2）
• 封装

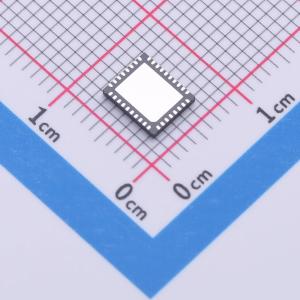

  • 36 引脚 5 mm × 6 mm QFN

• 电动滑板车、电动自行车
• 无绳电动工具、园林工具
• 机器人割草机
• 移动电源站
• 无绳吸尘器、扫地机器人
• 太阳能充电器
• USB-PD EPR（扩展功率范围）
