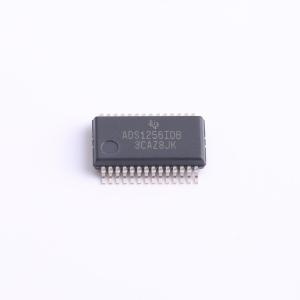

ADS1256IDBR

ADS1255和ADS1256是极低噪声的24位模数（A/D）转换器。它们为最严苛的应用提供了完整的高分辨率测量解决方案。 该转换器由一个四阶ΔΣ调制器和一个可编程数字滤波器组成。灵活的输入多路复用器可处理差分或单端信号，并包含用于验证连接到输入的外部传感器完整性的电路。可选的输入缓冲器大大增加了输入阻抗，低噪声可编程增益放大器（PGA）以二进制步长提供1至64的增益。可编程滤波器允许用户在高达23位无噪声分辨率和高达30k样本每秒（SPS）的数据速率之间进行优化。转换器支持快速通道循环，用于测量多路复用输入，还可以执行仅需一个周期即可稳定的单次转换。 通信通过兼容SPI的串行接口进行，该接口可采用两线连接方式工作。片上校准支持对所有PGA设置的失调和增益误差进行自校正和系统校正。提供双向数字I/O和可编程时钟输出驱动器供通用使用。ADS1255采用SSOP - 20封装，ADS1256采用SSOP - 28封装。

• 24位，无丢码 — 所有数据速率和PGA设置
• 高达23位无噪声分辨率
• ±0.0010%非线性（最大值）
• 数据输出速率高达30kSPS
• 快速通道循环 — 1.45kHz单次转换且单周期稳定时，18.6位无噪声（21.3有效位）
• 带传感器检测的灵活输入多路复用器 — 四个差分输入（仅适用于ADS1256） 八个单端输入（仅适用于ADS1256）
• 斩波稳定输入缓冲器
• 低噪声PGA：27nV输入参考噪声
• 所有PGA设置的自校准和系统校准
• 5V耐压、兼容SPI的串行接口
• 模拟电源：5V
• 数字电源：1.8V至3.6V
• 功耗 — 正常模式下低至38mW — 待机模式下0.4mW

• 科学仪器
• 工业过程控制
• 医疗设备
• 测试与测量
• 秤重设备
