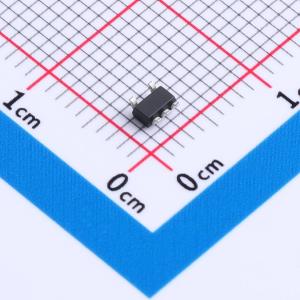

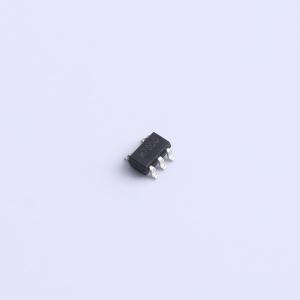

温馨提醒：图片仅供参考，商品以实物为准
TPM44273-S5TR
单通道5A高速低侧栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款用于 MOSFET、IGBT 和 GaM 功率开关的单通道低侧栅极驱动器。高源极和漏极电流能力为 5A，可通过最小化缓慢时间和开关损耗来提高开关效率。该器件支持最高 25V 电源电压和 -5V，提高了系统的稳健性，特别是在嘈杂的工业应用中。超低传播延迟适用于对时序要求严格的应用。小型 SOT23-5 封装有助于高密度电源设计。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM44273-S5TR
- 商品编号
- C39647721
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~23V | |
| 上升时间(tr) | 7ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | 13ns | |
| 传播延迟 tpHL | 13ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.95V | |
| 输入低电平(VIL) | 1.25V | |
| 静态电流(Iq) | 40uA | |
| 功能特性 | 欠压保护 |
商品概述
TPM44273是一款用于MOSFET、IGBT和GaM功率开关的单通道低端栅极驱动器。它具有行业标准引脚输出，单电源范围为4.5V至23V，单通道峰值源极和灌电流为5A，与TTL和CMOS阈值兼容。在VCC-LVLO或输入浮空时，输出保持低电平，传播延迟低（典型值13ns），上升和下降时间快（典型值分别为7ns和6ns），ESD保护超过JESD 22标准（6kV HBM、1.5kV CDM），采用SOT23 - 5封装。5A的高源极和灌电流能力可通过最小化开关时间和开关损耗来提高开关效率，支持最高25V电源电压和 - 5V，增强了系统在嘈杂工业应用中的鲁棒性。超低传播延迟适用于对时序要求严格的应用，小尺寸的SOT23 - 5封装有助于高密度电源设计。
商品特性
- 行业标准引脚输出
- 4.5V至23V单电源范围
- 单通道5A峰值源极和灌电流
- 与TTL和CMOS阈值兼容
- 在VCC - LVLO或输入浮空时输出保持低电平
- 低传播延迟（典型值13ns）
- 快速上升和下降时间（典型值分别为7ns和6ns）
- ESD保护超过JESD 22 – 6kV HBM、1.5kV CDM
- 采用SOT23 - 5封装
应用领域
- 开关模式电源
- DC - DC转换器
- 电机控制
- 太阳能逆变器
- UPS
