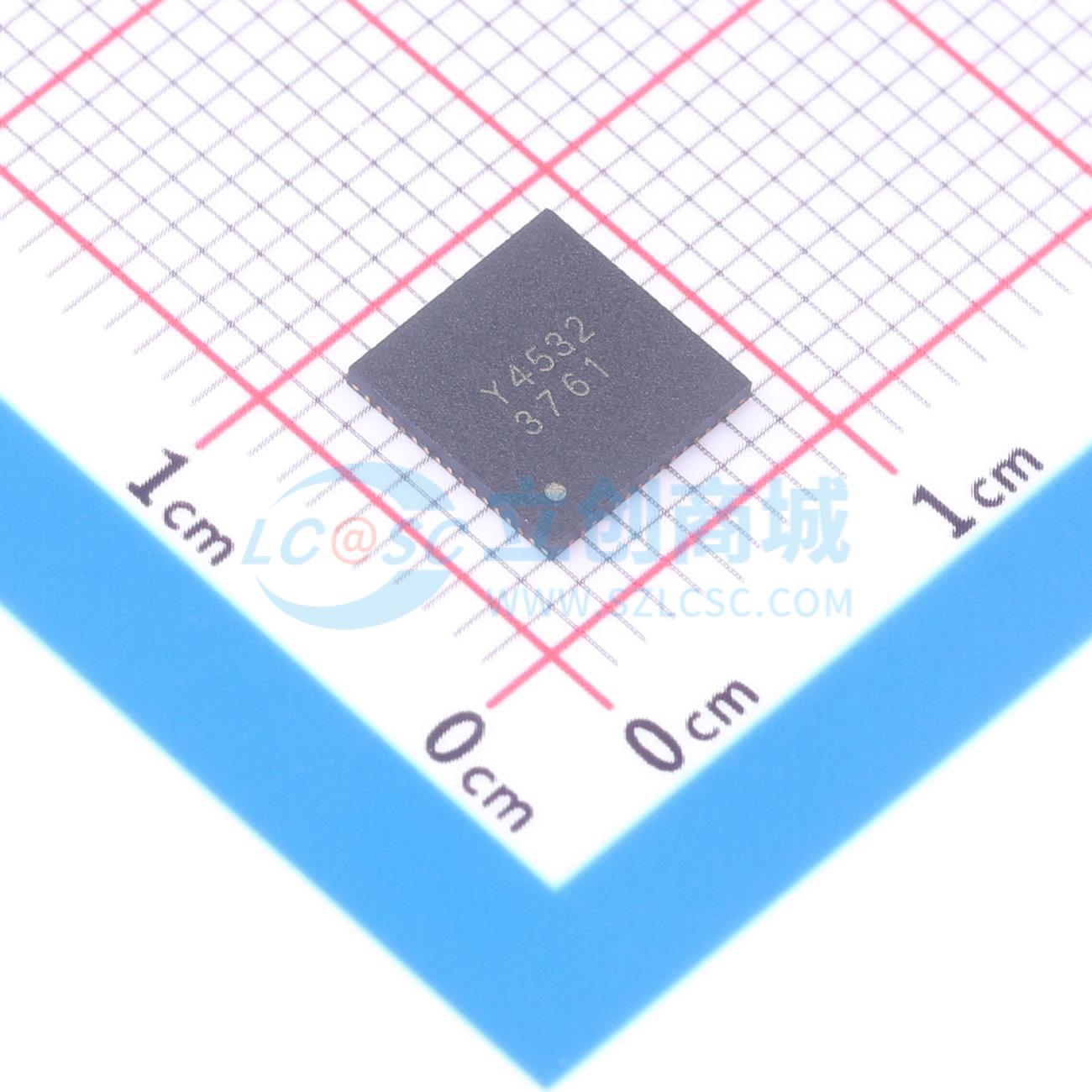

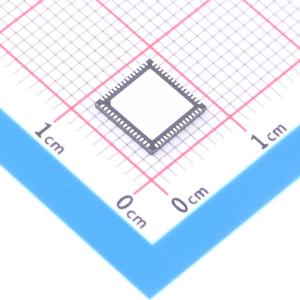

IS31FL3761-QFLS4-TR
通用点矩阵LED驱动器，带I2C/SPI兼容接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ISSI(北京矽成)
- 商品型号
- IS31FL3761-QFLS4-TR
- 商品编号
- C39632129
- 商品封装
- QFN-60(7x7)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 33 | |
| 输出电压 | - | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 短路保护(SCP)；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 6% |
商品概述
IS31FL3761是一款通用型33×n（n = 12~2）LED矩阵驱动器，可通过1MHz I²C或12MHz SPI兼容接口进行编程。每个LED均可通过12位/8+4位/8位/6+2位PWM数据进行独立调光，每个颜色通道具有8位直流缩放数据，可实现256级线性PWM调光，每个颜色通道还具有256级直流电流可调精度，以实现平滑的LED亮度控制。每个通道的输出电流最高可达30mA，可通过8位全局控制寄存器和SL寄存器进行调整。IS31FL3761采用专有算法，以最小化由电源总线上的无源元件（如MLCC去耦电容）引起的电源总线噪声。此外，该器件可检测每个LED的开路和短路状态，并将开路或短路信息存储在开路/短路寄存器中。这些寄存器可通过I²C/SPI兼容接口读取，以通知MCU是否存在LED开路或短路及其位置。IS31FL3761的工作电压范围为2.7V至5.5V，并具有极低的关断电流和工作电流。该器件采用QFN-60（7mm×7mm）封装，可在-40°C至+125°C的温度范围内工作。
商品特性
- 电源电压范围：2.7V至5.5V
- 支持33×n（n = 12~2）矩阵配置
- 独立的12位/8+4位/8位/6+2位PWM控制级数
- 312kHz PWM频率（在6+2位PWM模式下）
- 超低静态电流（典型值1.2mA，PFS='011'，8位PWM模式）
- 全局256级电流设置
- 每个电流吸收端（CSy）具有8位直流电流级数
- 通过SEL引脚选择1MHz I²C或12MHz SPI接口
- 适用于矩阵扫描操作
- 内置消隐电路
- 降低非工作LED的反向偏置，以提高LED可靠性
- 可通过SPI/I²C访问的LED开路/短路检测功能
- 组相移（180度）以降低可闻噪声和电源纹波
- 扩频功能
- 器件间电流精度：±6%（@IOUT=30mA）
- 位间电流精度：±5%（@IOUT=30mA）
- QFN-60（7mm×7mm）封装
- 符合RoHS及无卤素要求
- 符合TSCA要求
应用领域
- RGB键盘
- 手持设备LED显示屏
