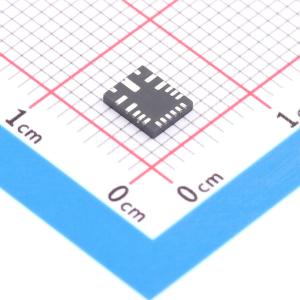

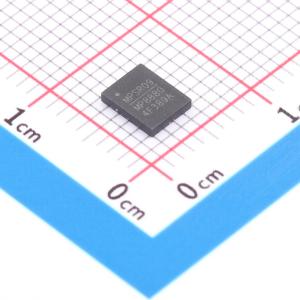

MP8880GV-0200-Z

MP8774C是一款集成内部功率MOSFET的全集成高频同步整流降压开关模式转换器。MP8774C可提供非常紧凑的解决方案，在宽输入电压(VIN)范围内可实现最高12A的连续输出电流(IOUT)，具有出色的负载和线性调整率。MP8774C采用同步模式，在整个IOUT负载范围内都能实现更高的效率。 恒定导通时间(COT)控制可提供极快的瞬态响应、简化环路设计，并实现非常精准的输出调整。 完整保护功能包括短路保护(SCP)、过流保护(OCP)、欠压保护(UVP)和热关断。 MP8774C仅需要最少数量的易用标准外部元件，采用节省空间的QFN-16 (3mmx3mm)封装。

• 固定1.4MHz开关频率(fSW)
• 强制连续导通模式(FCCM)
• 输出电压可从0.6V开始调节
• 宽3V至18V工作输入电压(VIN)范围
• 12A输出电流(IOUT)
• 内部功率MOSFET，导通电阻低至16mΩ/5.5mΩ
• 100μA静态电流(IQ)
• 高效率同步模式
• 预偏置启动
• 可配置外部软启动时间(tSS)
• 具备使能(EN)和电源良好(PG)引脚用于电源排序
• 带打嗝模式的过流保护(OCP)
• 热关断
• 采用QFN-16 (3mmx3mm)封装

• 安防摄像头
• AP路由器和xDSL设备
• 数字机顶盒
• 平板电视和显示器
• 通用电源
