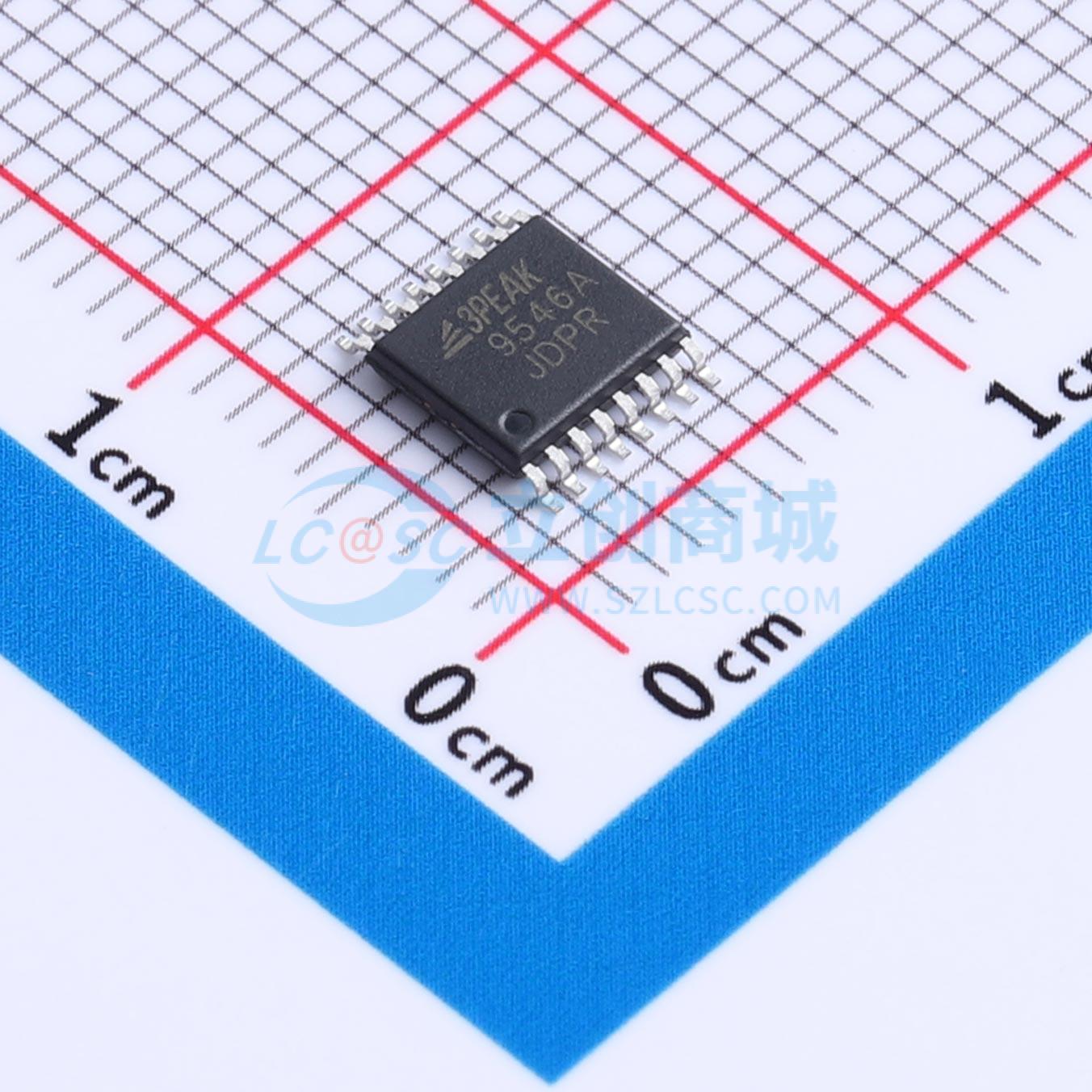

温馨提醒：图片仅供参考，商品以实物为准
TPT29546A-TS3R
TPT29546A-TS3R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT29546A-TS3R
- 商品编号
- C39536845
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 4 | |
| 是否有中断输出 | 无中断输出 | |
| 输出类型 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 900nA | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 功能特性 | 复位功能；级联与地址扩展；IO电平可配置 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPT29546A是一款1:4双向翻译I²C开关。其上游SCL/SDA对可扩展至四个下游通道。通过可编程控制寄存器，可以选择任一单个SCn/SDn通道或通道组合。若某个下游I²C总线被锁定在低电平状态，低电平有效的复位输入可帮助TPT29546A恢复。将RESET引脚拉低可复位I²C状态机并导致所有通道取消选中，内部上电复位功能亦具有相同效果。开关的传输门构造使得VCC引脚可用于限制TPT29546A所传递的最大高电压。这允许在每个通道对上使用不同的总线电压，使得2.5V或3.3V器件能够与5V器件通信，而无需任何额外保护。外部上拉电阻将各通道的总线电压上拉至所需电平。所有I/O引脚均耐受5.5V电压。TPT29546A提供TSSOP16和SOP16封装，工作温度范围为-40°C至+85°C。
商品特性
- 1:4 I²C双向翻译开关
- 低电平有效复位输入
- 三个地址终端，允许在I²C总线上连接最多八个器件
- 工作电源电压范围从2.3 V至5.5 V
- 允许在2.5V、3.3V和5V总线之间进行电压电平转换
- 支持标准模式和快速模式I²C器件，时钟频率0至400kHz
- 低RON开关
- 支持热插拔
- 闩锁性能超过JESD 78标准规定的200 mA
- ESD保护超过JESD 22标准
- ±4000-V人体放电模型
- ±1500-V充电器件模型
应用领域
- 服务器/存储设备
- 路由器
- 工厂自动化
- 存在I²C从机地址冲突的产品
