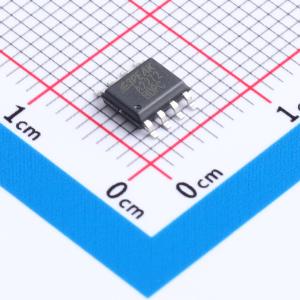

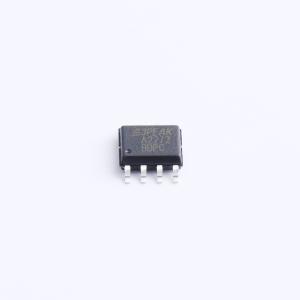

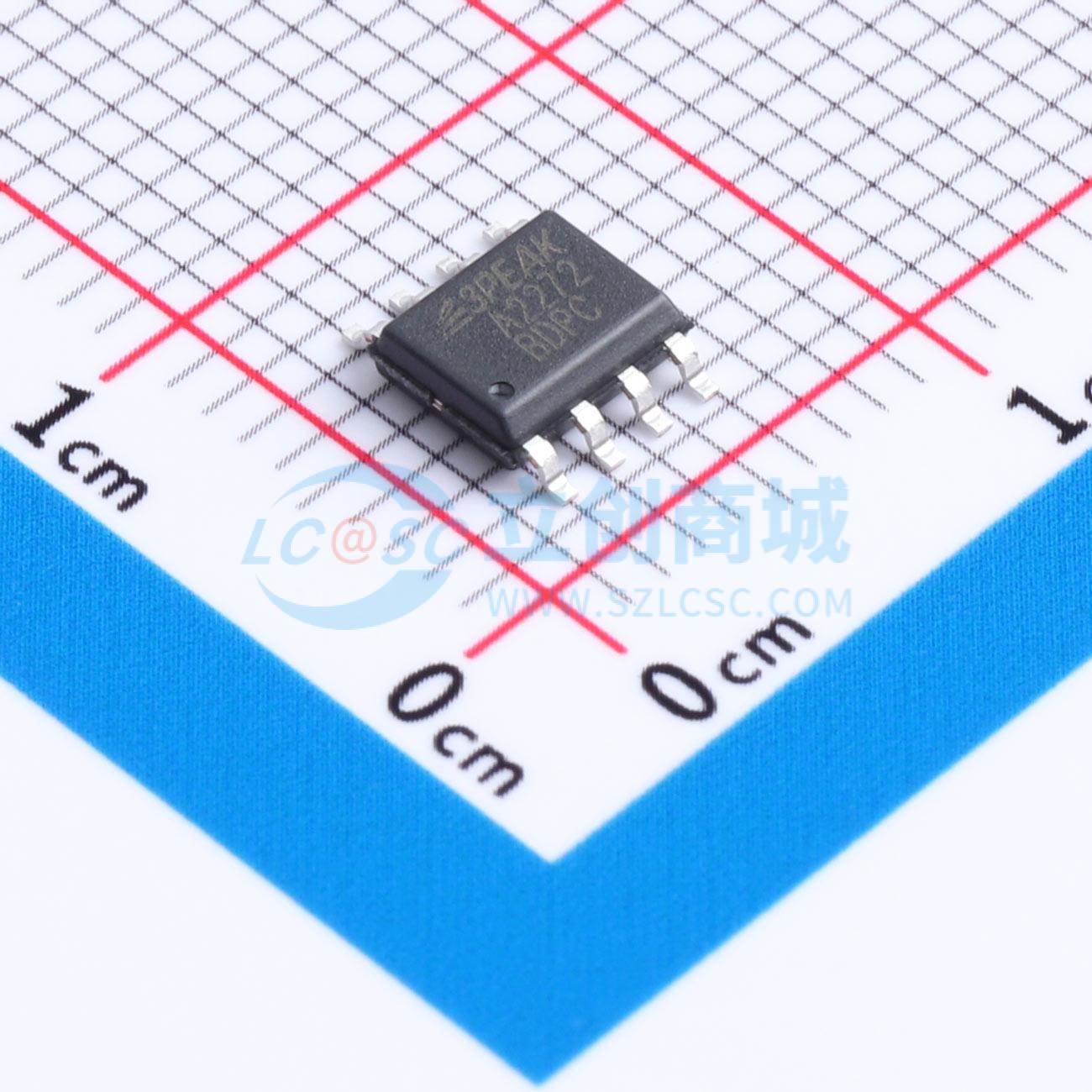

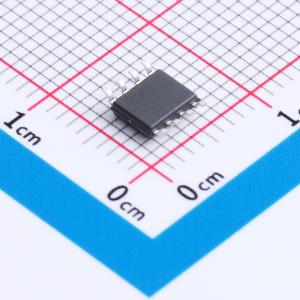

温馨提醒：图片仅供参考，商品以实物为准
TP2272-SO1R
36-V,7-MHz GBWP, RRO 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是EMI加固的36-V CMOS运算放大器，在900 MHz时EMIRR为84 dB。该器件在100-pF容性负载下单位增益稳定，具有7-MHz的宽带宽和20-V/μs的高转换速率，适用于I/V转换器。轨到轨输出摆幅和包含 -Vs 的输入范围，使其成为与现代单电源和精密数据转换器接口的理想选择。具有较低的噪声、失调电压、温度失调漂移和偏置电流，此外，该器件具有更好的共模抑制和转换速率。具有高输入阻抗和低噪声，非常适合用于压电换能器等高阻抗源的小信号调理。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2272-SO1R
- 商品编号
- C39487549
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 3.1V~36V | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 增益带宽积(GBW) | 7MHz | |
| 轨到轨 | 轨到轨输出 | |
| 压摆率(SR) | 20V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 125dB | |
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 30pA | |
| 输出电流 | 32mA | |
| 输入失调电流(Ios) | 25pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置补偿 |
商品概述
TP2271/TP2272/TP2274 器件是经过电磁干扰强化的 36V CMOS 运算放大器，在 900 MHz 频率下具有 84 dB 的电磁干扰抑制比。该器件在 100 pF 容性负载下保持单位增益稳定，并具有 7 MHz 的宽带宽和 20 V/μs 的高压摆率，适用于电流-电压转换器。其轨到轨输出摆幅和包含负电源电压的输入范围，使其成为与现代单电源精密数据转换器接口的理想选择。TP227x 运算放大器提供更低的噪声、失调电压、随温度变化的失调漂移以及偏置电流。此外，该器件还具有更好的共模抑制比和压摆率。TP227x 系列具有高输入阻抗和低噪声，非常适合用于高阻抗源（如压电传感器）的小信号调理。
商品特性
- 增益带宽积：7 MHz
- 高压摆率：20 V/μs
- 宽电源电压范围：3.1 V 至 36 V 或 ±2.25 V 至 ±18 V
- 低失调电压：0.5 mV（最大值）
- 低输入偏置电流：30 pA（典型值）
- 轨到轨输出电压范围
- 单位增益稳定
- 工作温度范围：-40°C 至 125°C
应用领域
- 数字伺服控制环路
- 机器与运动控制设备
- 光电二极管前置放大器
- 工业过程控制
- 温度测量
