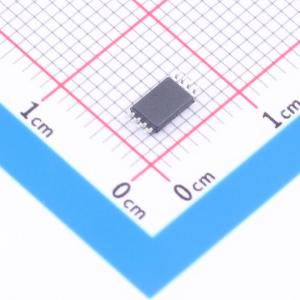

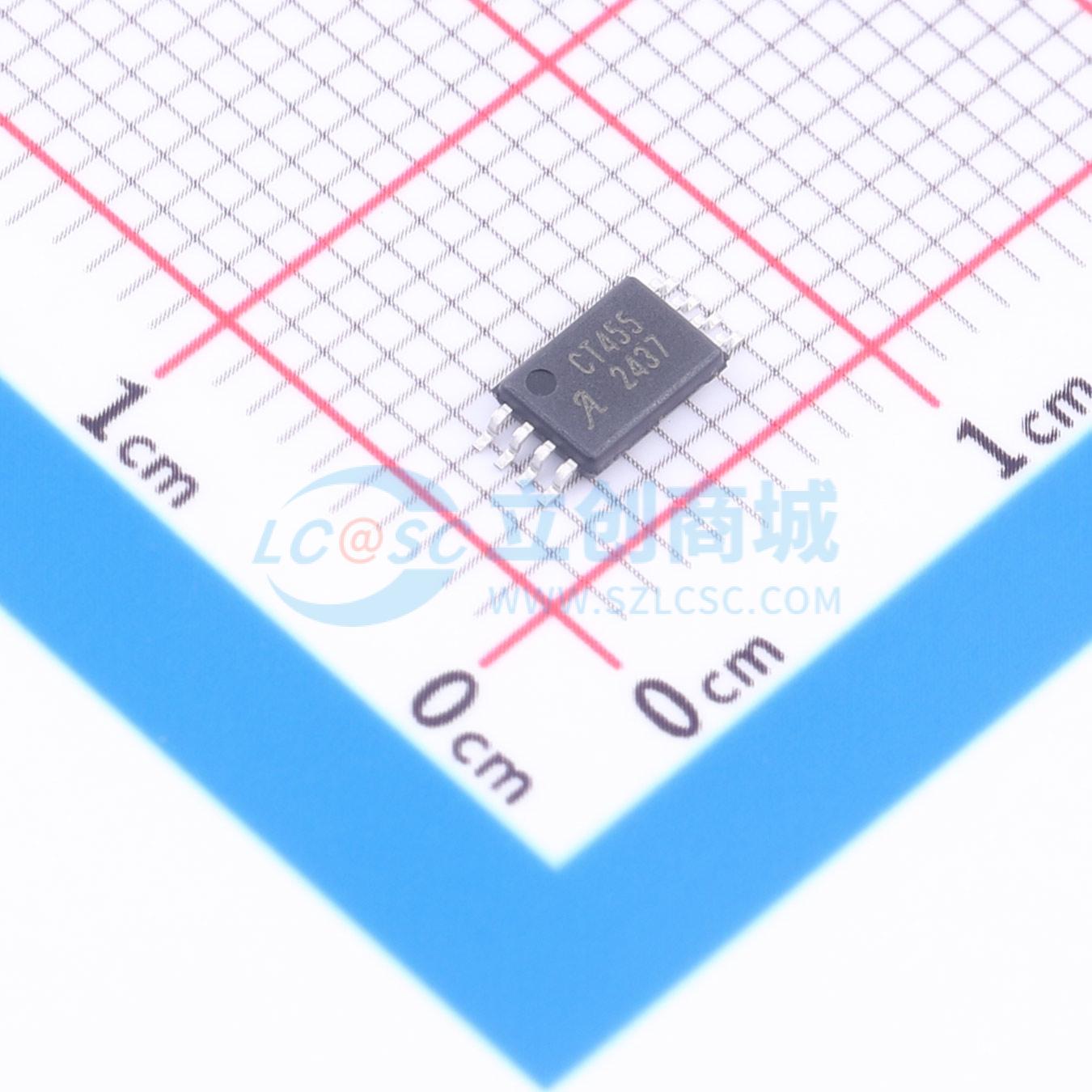

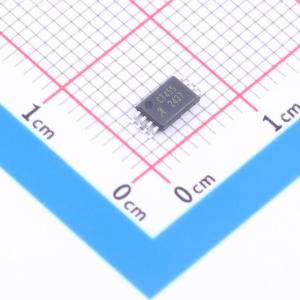

温馨提醒：图片仅供参考，商品以实物为准
CT455-H48B5-TS08
XtremeSense TMR 非接触式电流传感器，具有1 MHz带宽和可编程增益
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- CT455-H48B5-TS08
- 商品编号
- C39471014
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.553846克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | - | |
| 工作电压 | 4.75V~5.5V | |
| 隔离电压(Vrms) | - | |
| 灵敏度 | 41.7mV/mT | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 1MHz | |
| 电流端电阻 | - | |
| 响应时间(tr) | 300ns | |
| 双向电流检测 | 支持 | |
| 功能特性 | TMR技术；欠压锁定 |
商品概述
CT455是一款高带宽、低噪声的非接触式电流传感器，采用Allegro专利的XtremeSense隧道磁阻技术，可为众多消费、企业和工业应用实现高精度电流测量。该器件支持两种标准磁场范围，能够感应磁场并将其转换为线性模拟输出电压。此外，CT455还提供用户可编程版本，支持在产线末端校准增益和偏移。传感器已预编程以补偿增益和偏移的温度漂移，而调节偏移和增益的能力则放宽了传感器安装时的机械公差要求。该器件的输出响应时间小于300 ns，电流消耗约为6 mA。CT455提供两种封装选项：八引脚小外形集成电路封装和薄型、行业标准的八引脚薄型缩小外形封装。两者均符合环保和RoHS标准。
商品特性
- 用户可编程磁场范围：6 至 8 mT，12 至 48 mT
- 预设磁场范围：±6 mT，±48 mT
- 符合AEC-Q100 Grade 1汽车级认证（仅限A版本）
- 针对高dV/dt应用优化
- 线性模拟输出电压
- 1 MHz带宽
- 响应时间：< 300 ns
- 电源电压：3.3 V 或 5 V
- 低噪声性能
- 封装选项：8引脚SOIC，8引脚TSSOP
应用领域
- 太阳能/功率逆变器
- 电池管理系统
- 工业设备
- 电力计量表
- 功率调节器
- DC-DC转换器
