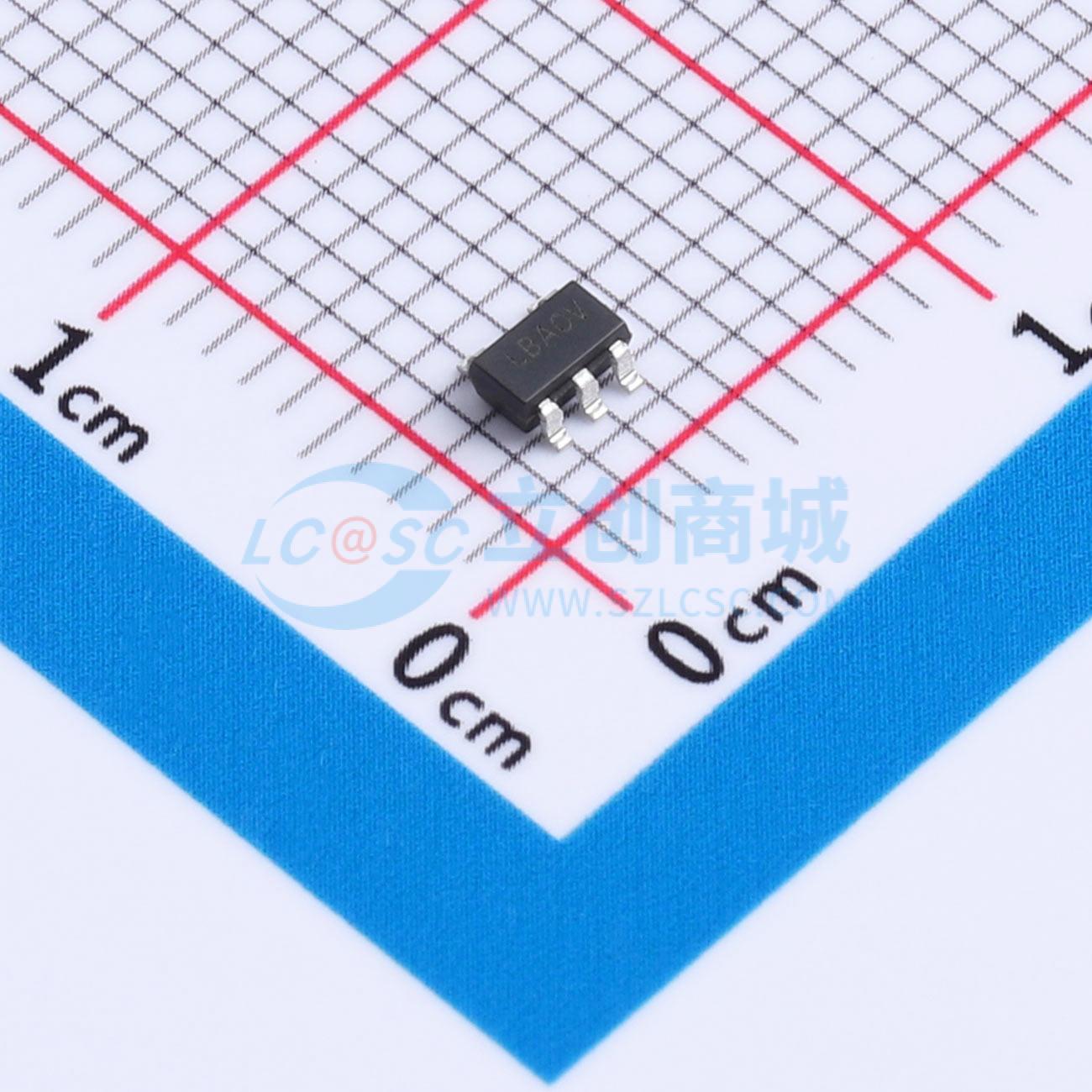

温馨提醒：图片仅供参考，商品以实物为准
TPL8032AD-S5TR
1.22V~18V 300mA 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款300 mA的高电源抑制比（PSRR）、超低噪声、低压差线性稳压器，具有20 V的宽输入电压范围。支持通过外部电阻分压器调节输出电压，范围为1.22 V至18 V，也支持固定输出电压，范围为1.5 V至5 V。使用2.2 μF至100 μF的陶瓷输出电容时性能稳定。在1 kHz时具有79 dB的高PSRR和5.68 μVRMS的超低噪声，适用于对噪声敏感的应用，如高性能模拟设备或高清成像设备，可抑制前级电源产生的大纹波和噪声。具备输出短路保护和热保护功能，可提高系统在多种工作条件下的可靠性。提供SOT23-5封装，保证结温范围为-40°C至 + 125°C。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL8032AD-S5TR
- 商品编号
- C39440360
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | 1.22V~18V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 79dB@(1kHz) | |
| 压差 | 375mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 98uA | |
| 噪声 | 5.68uVrms | |
| 功能特性 | 使能控制；输入欠压保护；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL8032系列产品是300 mA高电源抑制比、超低噪声、低压差线性稳压器，输入电压范围宽达20 V。该系列产品既支持通过外部电阻分压器实现1.22 V至18 V的可调输出电压，也支持1.5 V至5 V的固定输出电压。使用2.2 μF至100 μF的陶瓷输出电容时，TPL8032系列产品性能稳定。TPL8032系列产品具有高电源抑制比，在1 kHz时为79 dB，且超低噪声，为5.68 μV_RMS。这些特性使TPL8032系列适用于对噪声敏感的应用，如高性能模拟设备或高清成像设备，以抑制前级电源产生的大纹波和噪声。此外，输出短路保护和热保护功能提高了系统在多种工作条件下的可靠性。TPL8032系列提供SOT23 - 5封装，保证结温范围为 - 40°C至 + 125°C。
商品特性
- 输入电压范围：2.5 V至20 V
- 输出电压范围：
- 可调：1.22 V至18 V
- 固定：1.5 V至5 V
- 在线路调节、负载调节和工作温度范围内，输出精度为 ± 2%
- 最大输出电流300 mA
- 低压差电压：300 mA时最大为550 mV
- 高电源抑制比：
- 1 kHz时为79 dB
- 100 kHz时为56 dB
- 输出电压噪声为5.68 μV_RMS
- 出色的瞬态响应
- 使用2.2 μF至100 μF的陶瓷输出电容时性能稳定
- 集成保护功能：
- 过流保护
- 输出短路保护
- 过温保护
- 结温范围： - 40°C至 + 125°C
- 封装选项：SOT23 - 5
应用领域
- 低噪声电源
- 高清成像系统
- 红外成像设备
- 医疗设备
