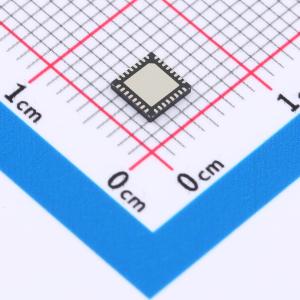

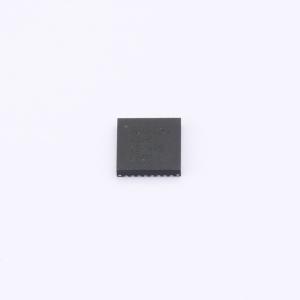

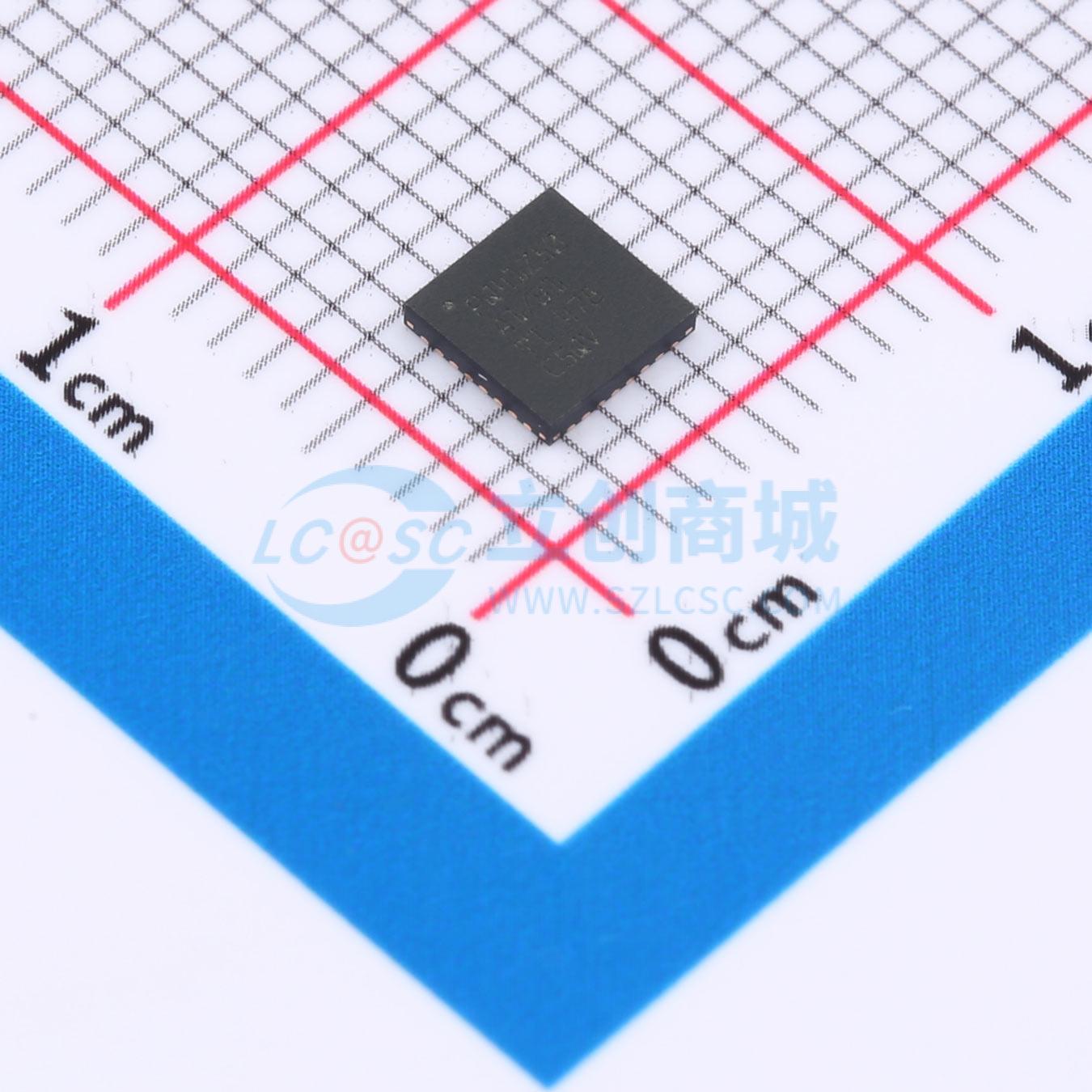

PBQ41Z50RSNT

完全集成的 2 节、3 节和 4 节串联锂离子、锂聚合物或磷酸铁锂电池包管理器和保护功能超低功耗 32 位 RISC 处理器 TI Dynamic Z-Track™ 算法最高可耐受 40V 电压的电源引脚具有可配置驱动强度的高侧 N 沟道保护 FET 驱动器具有两个独立 16 位 ADC 的精密模拟前端：– 支持电流和电压同步采样支持多达四次外部热敏电阻测量和一个内部温度传感器 初级和次级保护– 过压和欠压保护– 充电和放电过流保护– 放电短路保护– 过热– 充电超时保护– CHG 和 DSG FET 驱动器精密的充电算法– JEITA– 基于周期时间、运行时间和 SOH 的自适应充电– 电芯均衡 充电或者静止状态时具有集成的电芯均衡功能支持 TURBO 模式诊断使用寿命数据监控器和黑盒记录器最多可选配三个 LED 显示屏支持椭圆曲线加密 (ECC)、SHA - 2 和 SHA - 1 认证高达 1MHz 的 SMBus v3.2 主机通信支持紧凑型封装：32 引线 WQFN (RSN)

BQ41Z50 器件采用 Dynamic Z - Track™ 技术，是一个全集成、单芯片、基于电池包的解决方案，可为 2 节、3 节和 4 节串联锂离子、锂聚合物和磷酸铁锂电池包提供电量监测、保护和身份验证等各种特性。

利用其集成的高性能模拟外设和超低功耗 32 位 RISC 处理器，BQ41Z50 器件可测量并准确记录可用电芯容量、电压、电流、温度和其他关键电池参数，并通过 SMBus v3.2 兼容接口将这些参数报告给系统主机控制器。

BQ41Z50 器件采用 Dynamic Z - Track™ 技术，即使在动态负载条件下也能报告高度准确的荷电状态。这项技术还可为主机系统提供最大的功率和电流，从而提高 TURBO 模式的精度。

BQ41Z50 器件提供了一系列电池安全功能，包括过压、过热、放电过流、充电过流和放电短路保护。系统安全功能包含用于 N 沟道 FET 的 FET 保护功能和电芯断开检测功能。该器件固件可针对过压、欠压、过流、短路电流过热情况提供基于软件的 1 级和 2 级安全保护。与电池包和电芯相关的故障也通过基于固件的保护功能进行处理。

• 完全集成的 2 节、3 节和 4 节串联锂离子、锂聚合物或磷酸铁锂电池包管理器和保护功能
• 超低功耗 32 位 RISC 处理器
• TI Dynamic Z - Track™ 算法
• 最高可耐受 40V 电压的电源引脚
• 具有可配置驱动强度的高侧 N 沟道保护 FET 驱动器
• 具有两个独立 16 位 ADC 的精密模拟前端
• 支持电流和电压同步采样
• 支持多达四次外部热敏电阻测量和一个内部温度传感器
• 初级和次级保护：过压和欠压保护、充电和放电过流保护、放电短路保护、过热、充电超时保护、CHG 和 DSG FET 驱动器
• 精密的充电算法：JEITA、基于周期时间、运行时间和 SOH 的自适应充电、电芯均衡
• 充电或者静止状态时具有集成的电芯均衡功能
• 支持 TURBO 模式诊断
• 使用寿命数据监控器和黑盒记录器
• 最多可选配三个 LED 显示屏
• 支持椭圆曲线加密 (ECC)、SHA - 2 和 SHA - 1 认证
• 高达 1MHz 的 SMBus v3.2 主机通信
• 支持紧凑型封装：32 引线 WQFN (RSN)
• 全面的可编程保护功能
• 四个 GPIO，可配置为控制 3 段式 LED 显示屏或用作支持 5.5V 最大上拉电压的通用推挽 I/O 引脚
• 两个 GPIO，可用作通用推挽 I/O
• 一个 GPIO，可用作通用开漏 I/O
• 集成式二级化学保险丝 I/O
• 电芯均衡支持每节电芯高达 25mA 旁路电流
• 椭圆曲线加密 (ECC) 身份验证，提供稳健的电池包安全性：无需在主机端控制器上使用共享密钥，233 位私钥存储在安全存储器中（无法从程序闪存访问），集成式硬件加速器可加快身份验证过程
• 支持 SHA - 1 和 SHA - 2 身份验证

• 笔记本/上网本
• 平板电脑
• 无人机
• 手持式真空吸尘器和扫地机器人
• 医疗和测试设备
• 便携式电子产品
