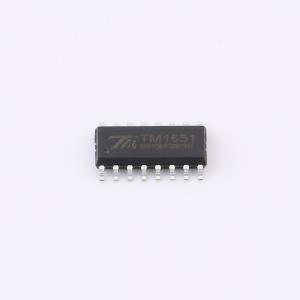

温馨提醒：图片仅供参考，商品以实物为准
TM1651
LED驱动控制专用电路
- 描述
- 带键盘扫描接口(7×1bit)的LED驱动芯片
- 品牌名称
- TM(天微)
- 商品型号
- TM1651
- 商品编号
- C40102
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段x4位 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 500kHz | |
| 位驱动电流 | 80mA；80mA |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 20mA | |
| 其他特性 | 共阳极；键盘扫描；辉光可调 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1651是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于电磁炉、微波炉及小家电产品的显示屏驱动。采用SOP16/DIP16的封装形式。
商品特性
- 采用功率CMOS工艺
- 显示模式（7字段×4位），支持共阳数码管输出
- 键扫描（7×1bit），增强型抗干扰按键识别电路
- 辉度调节电路（占空比8级可调）
- 串行接口（CLK，DIO）
- 振荡方式：内置RC振荡（450KHz±5%）
- 内置上电复位电路
- 内置自动消隐电路
- 封装形式：DIP16/SOP16
应用领域
- 电磁炉
- 微波炉
- 小家电产品的显示屏驱动
