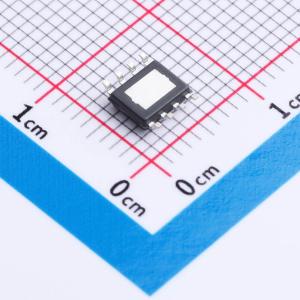

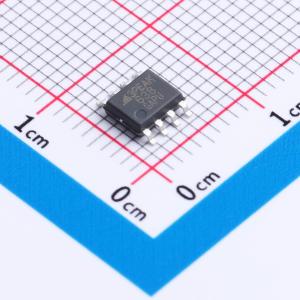

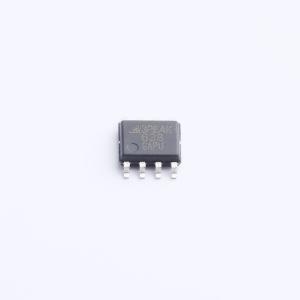

温馨提醒：图片仅供参考，商品以实物为准
TPP60308-ES1R-S
降压型 3.5A 4.5V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是60-V、3.5-A输出、非同步、降压、开关模式转换器，集成高端功率MOSFET。采用电流模式控制，支持简单的外部补偿和灵活的元件选择。还支持具有脉冲跳跃的低静态电流模式和超低睡眠电流。通过集成锁相环，可与具有宽频率选择的外部时钟源同步，针对效率、物理尺寸和电磁干扰（EMI）进行了优化。保护和诊断功能可保护设备以及系统电源。软启动功能控制输出斜坡上升。限流、频率折返和过温保护提高了系统级的稳健性。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPP60308-ES1R-S
- 商品编号
- C39348057
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~58V | |
| 输出电流 | 3.5A | |
| 开关频率 | 100kHz~2.5MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 152uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；频率同步；可调软启动；过流保护 |
商品概述
TPP60308是一款60V、3.5A输出的非同步降压开关模式转换器，集成了高端功率MOSFET。TPP60308采用电流模式控制，支持简单的外部补偿和灵活的元件选择。它还支持具有脉冲跳跃功能的低静态电流模式和超低睡眠电流。通过集成锁相环，TPP60308可以与具有广泛频率选择的外部时钟源同步，针对效率、物理尺寸和电磁干扰（EMI）进行了优化。保护和诊断功能可保护设备以及系统电源。软启动功能控制输出斜坡。电流限制、频率折返和过温保护提高了系统级的鲁棒性。
商品特性
- 轻载时通过脉冲跳跃实现高效率
- 80毫欧高端MOSFET
- 160微安工作静态电流和2.25微安关断电流
- 100kHz至2.5MHz可调开关频率
- 集成锁相环以与外部时钟同步
- 可调欠压锁定（UVLO）电压和迟滞
- 软启动和排序
- 0.8V、精度1.5%的内部电压基准
- 带外露焊盘的8引脚ESOP8封装
- -40℃至125℃工作环境温度范围
应用领域
- 12V、24V、48V工业电源应用
- 电信和通信设备电源应用
