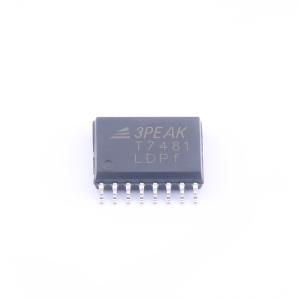

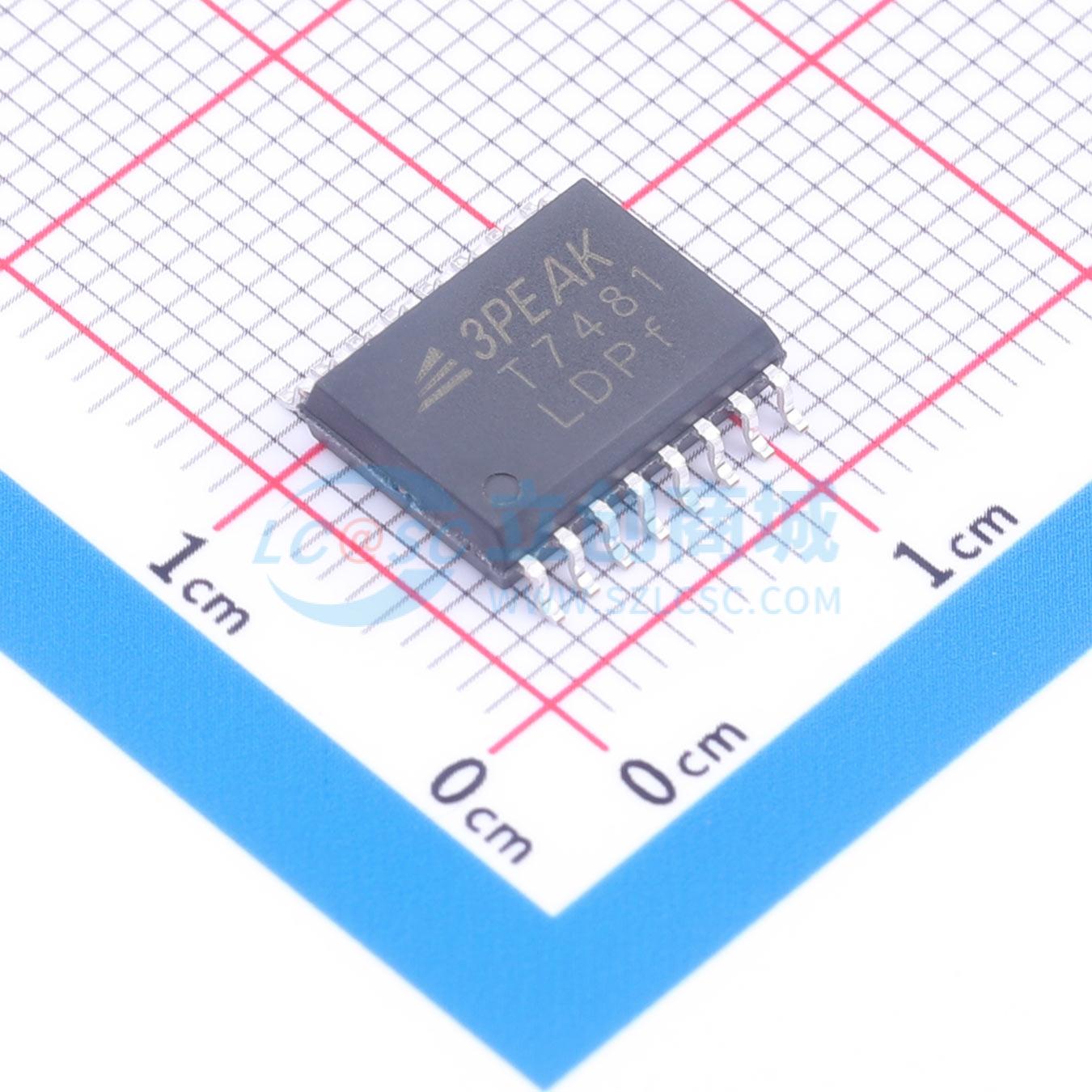

温馨提醒：图片仅供参考，商品以实物为准
TPT7481-SOBR
隔离式全双工和半双工RS485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT7481-SOBR
- 商品编号
- C39342938
- 商品封装
- WSOP-16
- 包装方式
- 编带
- 商品毛重
- 1.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 20Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±18kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | - | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；使能关断 |
商品概述
TPT7481 是一款具备 ±15-kV IEC61000 ESD 保护的 3.0V~5.5V 隔离式 RS485 收发器，符合 RS-485 和 RS-422 半双工通信标准。TPT7482 为隔离式全双工 RS485 收发器。该系列器件具有失效防护接收器，当接收器的差分输入（总线引脚 A/B）开路、短路或空闲时，可确保接收器输出逻辑高电平。该系列发射器能在 RS-485 标准要求的 54-Ω 负载上提供出色的差分输出电压。该 20-Mbps 器件总线电流极低，对 RS-485 总线呈现真正的“1/8 单位负载”，从而允许在网络中最多连接 256 个收发器而无需使用中继器。接收器输入采用“完全失效防护”设计，确保当接收器输入浮空、短路或处于已端接但未驱动的总线上时，接收器输出为逻辑高电平。TPT748x 采用 WSOP16 封装，工作温度范围为 -40°C 至 +125°C。
商品特性
- 超越 EIA-485 标准要求
- 热插拔电路 - 在电源上电/掉电期间，Tx 和 Rx 输出保持三态
- 电源电压：3.0V~5.5V
- 数据速率：20-Mbps 隔离式 RS485
- 完全失效防护接收器（开路、短路、端接）
- 5-kV RMS 隔离等级
- 典型静态 CMTI ±200-kV/μs，典型动态 CMTI ±150-kV/μs
- 闩锁性能超过 600 mA
- 总线引脚保护（总线引脚与 GNDB 之间）
- ±15-kV IEC 61000-4-2 接触放电
- ±20-kV IEC 61000-4-2 空气放电
- 安全相关认证：符合 DIN VDE V 0884-17 (IEC60747-17) 的 VDE 认证，符合 UL 1577 的 5000-V_RMS 隔离等级，符合 GB 4943.1 的 CQC 认证，以及 CSA、TUV 和 CB 认证
应用领域
- 电机驱动
- 通信基础设施
