温馨提醒：图片仅供参考，商品以实物为准

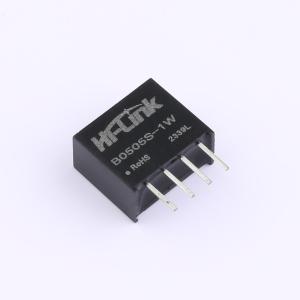

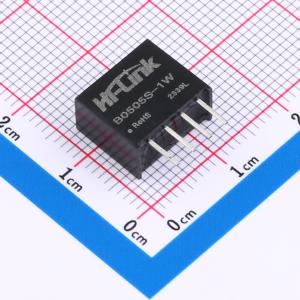

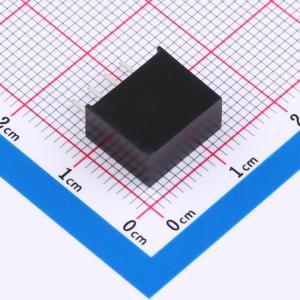

B0505S-1W
4.5V~5.5V 5V 200mA 1W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- B_S-1W系列是小体积，高效率的微小功率，定电压，输入隔离非稳压单路输出DC/DC模块电源；是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- B0505S-1W
- 商品编号
- C39142807
- 商品封装
- SIP,11.5x6mm
- 包装方式
- 管装
- 商品毛重
- 1.873333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | 20mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 11.5mm | |
| 宽度 | 6mm | |
| 高度 | 10mm |
商品概述
该产品为1W功率、定电压输入、隔离非稳压单路输出的DC-DC模块电源。该系列产品专为板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计，具有小体积、高效率的特点。其适用于输入电压相对稳定（变化范围在±10% Vin以内）、输入输出之间要求电气隔离（隔离电压≤1500VDC）且对输出电压稳定度要求不高的场景。
商品特性
- 额定功率：1W
- 输入类型：定电压
- 输出类型：隔离非稳压单路输出
- 隔离电压：1500VDC
- 效率：高达80%
- 工作环境温度范围：-40°C ~ +85°C
- 平均无故障工作时间：≥350万小时
- 具备输出短路保护功能
- 采用小型SIP封装
- 符合国际标准引脚排列方式
- 符合RoHS指令
- 纹波/噪声（20MHz带宽）：< 100mVₚ₋ₚ
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
