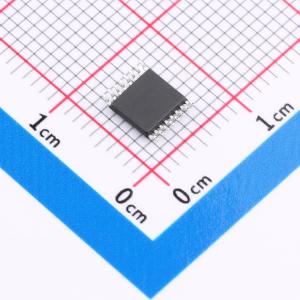

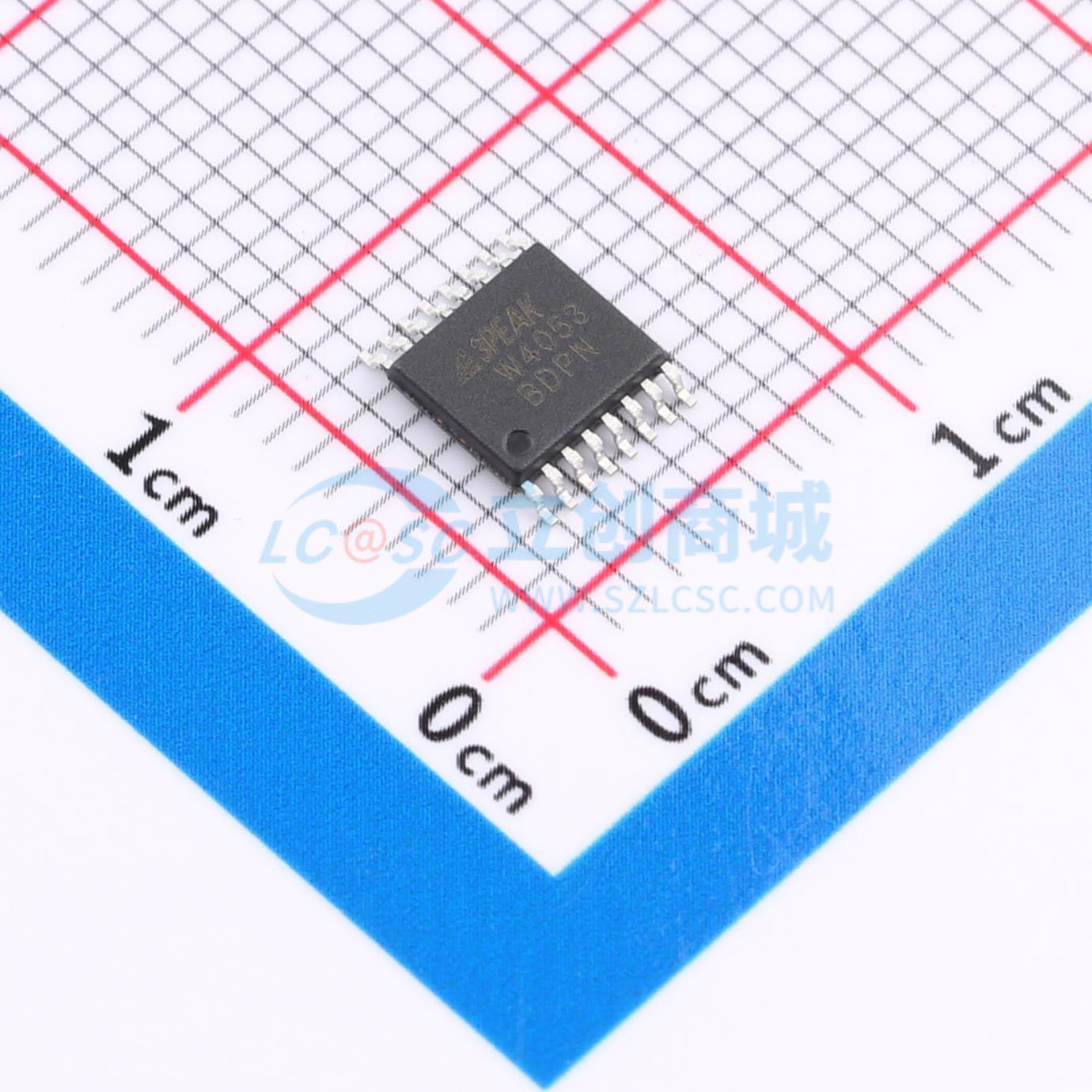

温馨提醒：图片仅供参考，商品以实物为准
TPW4053-TR
12-V,3*(SPDT)模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个三单刀双掷 (SPDT) 模拟开关，适用于模拟或数字多路复用器/解复用器应用。该开关具有三个数字选择输入 (S0、S1 和 S2)，用于控制三个独立的开关。数字使能输入 (E(overline))，当 E 为高电平时，关闭开关。该器件采用增强型工艺设计，可降低功耗并提高开关速度。该器件既可以作为多路复用器，也可以作为解复用器，其输入范围可扩展到电源。所有通道均具有先断后通的开关动作，可防止在切换通道时出现瞬间短路。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW4053-TR
- 商品编号
- C39121575
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.250233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 350Ω@3V | |
| 工作电压 | 3V~12V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 60ns | |
| 关闭时间(toff) | 50ns | |
| 带宽 | 200MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；无毛刺切换 |
商品概述
TPW4053是一款三路单刀双掷模拟开关，适用于模拟或数字多路复用器/解复用器应用。该开关具有三个数字选择输入，用于控制三个独立的开关。数字使能输入为高电平时关闭所有开关。该器件采用增强型工艺设计，具有低功耗和高开关速度的特点。它既能作为多路复用器也能作为解复用器工作，其输入范围可扩展至电源电压。所有通道均采用先断后通切换动作，防止切换通道时出现瞬间短路。这是一款12V、3路单刀双掷模拟开关。
商品特性
- 模拟开关电压：3.3 V，5 V，10 V，±5 V
- 低导通电阻：典型值50Ω（Vs = ±4.5V 或 9V）；典型值60Ω（V_S = 4.5V）；典型值300Ω（V_s = 3 V）
- 带宽：200 MHz
- 快速开关时间：t_ON = 60 ns，t_OFF = 50 ns
- 先断后通切换
- 工作温度范围：-40℃ 至 125℃
应用领域
- 工业控制系统
- 电池供电系统
- 音频信号路由
- 仪器仪表
