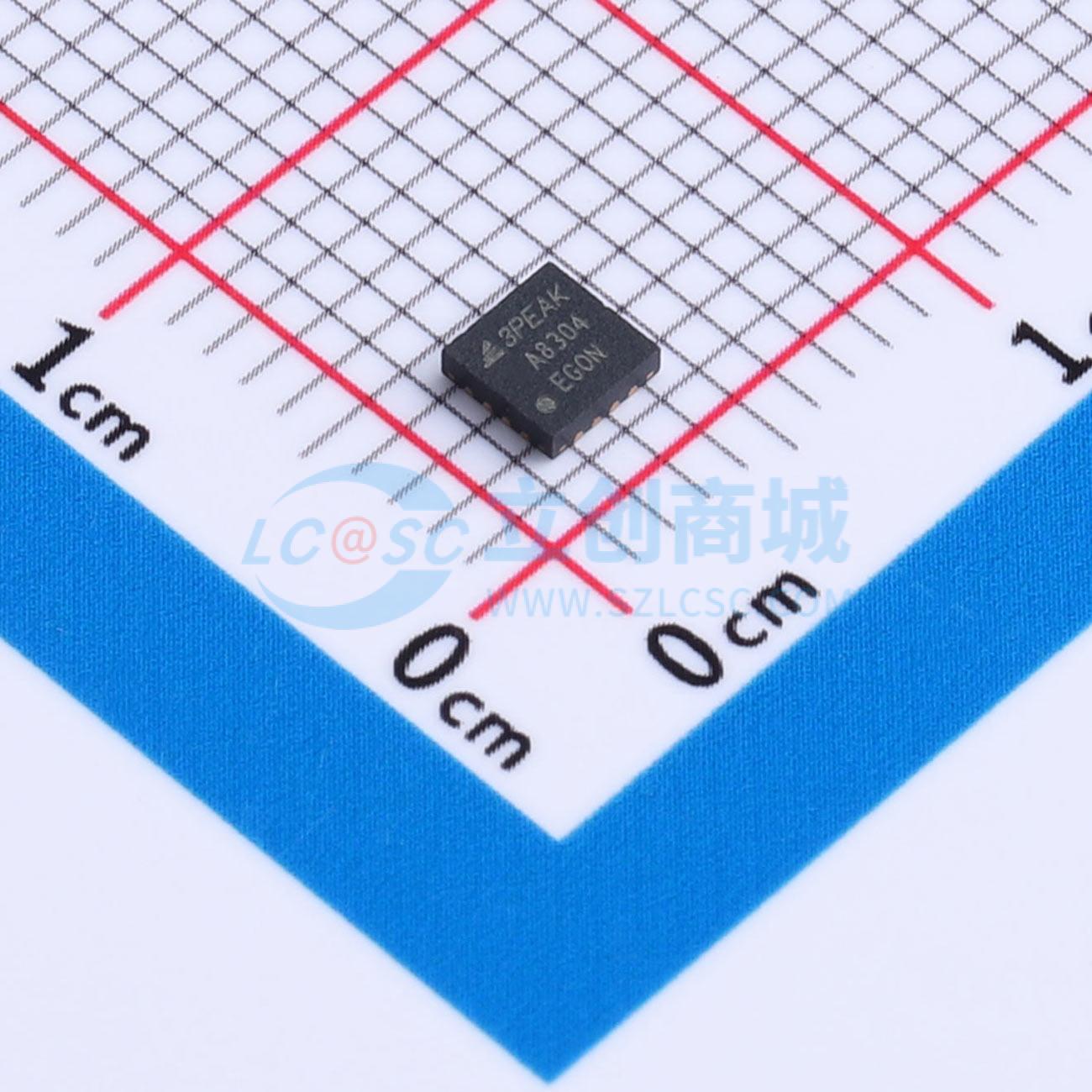

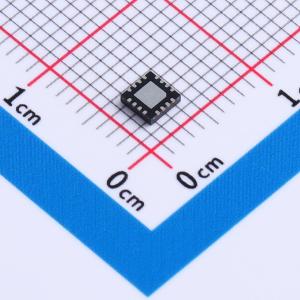

温馨提醒：图片仅供参考，商品以实物为准
TPA8304-QF4R-S
140dB范围(1nA - 10mA)对数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种对数检测器，专为光纤系统中低频信号功率的测量而优化，提供大动态范围。实现了宽测量范围、高精度和快速阶跃响应，非常适合光学系统的要求。仅需一个5V的正电源。低静态电流和芯片禁用功能便于在电池供电的应用中使用。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA8304-QF4R-S
- 商品编号
- C39091868
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 放大器类型 | 对数放大器 | |
| 放大器数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 输入失调电压(Vos) | 10mV | |
| 压摆率(SR) | 15V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 100pA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 8mA | |
| 单电源电压 | 4.5V~5.5V | |
| 功能特性 | 使能/关断功能 |
商品概述
TPA8304是一款针对光纤系统中低频信号功率测量而优化的对数检测器，提供极大的动态范围。它实现了宽测量范围、高精度和快速阶跃响应，非常适合光学系统的要求。TPA8304仅需单路5V正电源供电。低静态电流和芯片禁用功能便于其在电池供电应用中使用。
商品特性
- 7个完整十倍程范围：1nA至10mA
- 定律一致性误差：从10nA至10mA为0.2 dB
- 快速阶跃响应：对于INPT上10nA至10μA的输入，上升时间0.2μs，下降时间5μs
- 基本对数截距为100 pA
- 对数斜率为200 mV/20dB（在VLOG引脚）
- 针对光纤光电二极管接口进行了优化
- 单电源工作：4.5 V至5.5 V
- 关断模式
应用领域
- 高精度光功率测量
- 宽范围基带对数压缩
- 用于APC环路的通用检测器
- EDFA
