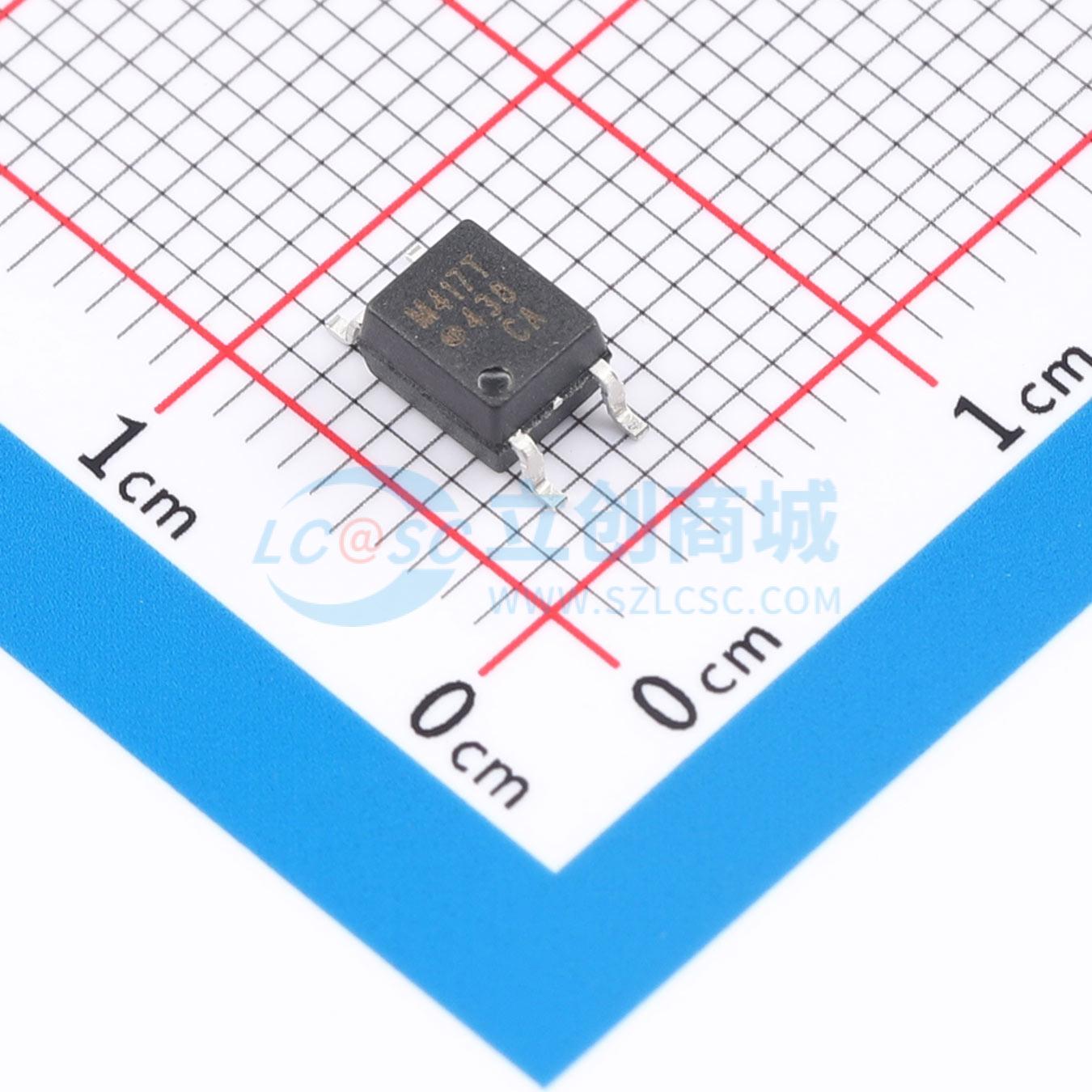

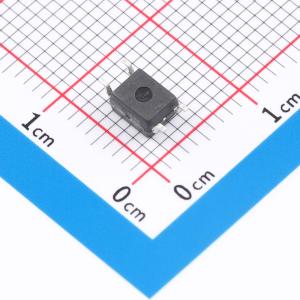

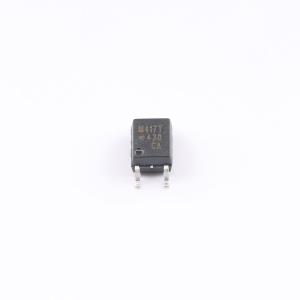

温馨提醒：图片仅供参考，商品以实物为准
ACPL-M417T-000E
汽车低功耗、高增益晶体管输出光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道低速光耦合器，具有晶体管输出。采用紧凑的表面贴装 SO4 封装，节省空间。输入和输出通道之间提供 4kV RMS 的隔离电压。主要为低功耗运行而设计，用于低速信号传输的工作 LED 驱动电流低至 0.3mA。低集电极暗电流，在不使用时几乎不消耗电流。提供增强绝缘和可靠性，可在汽车和高温工业应用中实现安全的信号隔离。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-M417T-000E
- 商品编号
- C39070291
- 商品封装
- SO-4
- 包装方式
- 管装
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 20mA | |
| 隔离电压(Vrms) | 4kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 48V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@0.5mA,5mA | |
| 上升时间(tr) | 20us | |
| 下降时间 | 1.2us | |
| 工作温度 | -40℃~+125℃ | |
| 电流传输比(CTR)最小值 | 1600% | |
| 电流传输比(CTR)最大值/饱和值 | 7000% | |
| 功能特性 | - |
商品概述
Broadcom® ACPL-M417T 是一款采用晶体管输出的单通道低速光耦合器。该器件采用紧凑型表面贴装 SO4 封装以节省空间。它在输入和输出通道之间提供 4 kVRMS 的隔离电压。ACPL-M417T 主要设计用于低功耗运行，其低工作 LED 驱动电流为 0.3 mA，适用于低速信号传输。低集电极暗电流确保在未使用时几乎不消耗任何电流。Broadcom R² Coupler™ 隔离产品提供增强型绝缘和可靠性，可提供在汽车和高温工业应用中至关重要的安全信号隔离。
商品特性
- 符合 AEC-Q101 测试指南
- 工作温度范围：-40°C 至 +125°C
- 在整个温度范围内均有规格保证
- 最小 BVCEO 为 80V
- 低至 0.3 mA 的 IF 驱动电流
- 紧密的电流传输比范围
- 采用 SO4 封装的单通道器件，具有 5 mm 爬电距离和电气间隙
应用领域
- 电动汽车动力总成
- DC-DC 转换器
- 电动汽车/插电式混合动力汽车充电器
- 暖通空调系统
- 故障报告模块
