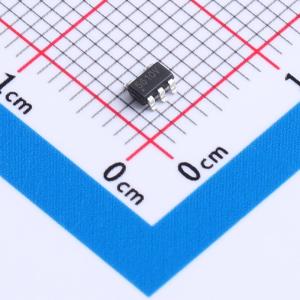

温馨提醒：图片仅供参考，商品以实物为准
TPA5561-S5TR
5V零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA5561-S5TR
- 商品编号
- C39057635
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 2.7V~5.5V | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 3.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 4.7V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 140dB | |
| 输入电压噪声密度(eN) | 12nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 200pA | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 零漂移/自动稳零 |
商品概述
TPA5561和TPA5562器件分别是单通道和双通道运算放大器。这些器件采用零漂移技术，在工作温度范围内具有极低的偏移电压。该器件的偏移电压在-40℃至125℃的温度范围内最大为±20μV。TPA5561和TPA5562器件提供轨到轨输入和输出。这些器件具有出色的交流性能，带宽为3.5MHz，压摆率为4.7V/μs，同时每个放大器仅消耗0.5mA静态电流。这些器件可用于高精度和高速信号调理场合。典型应用电路：VOUT = (ILOAD × RSHUNT) × (R2 / R1) + VREF；当R3 = R1， R2 = R4， RSHUNT << R1时。
商品特性
- 供电电压：2.7V ~ 5.5V
- 偏移电压：在-40℃至125℃温度范围内最大为±20μV
- 偏移电压漂移：0.01μV/℃
- 轨到轨输入和输出
- 带宽：3.5MHz
- 压摆率：4.7V/μs
- 低噪声：在1kHz时为12nV/√Hz
应用领域
- 车载充电器
- 电机控制
- 电流测量
