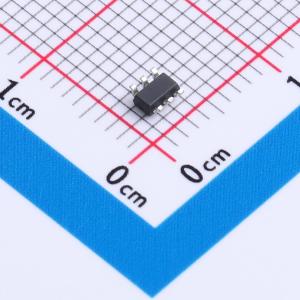

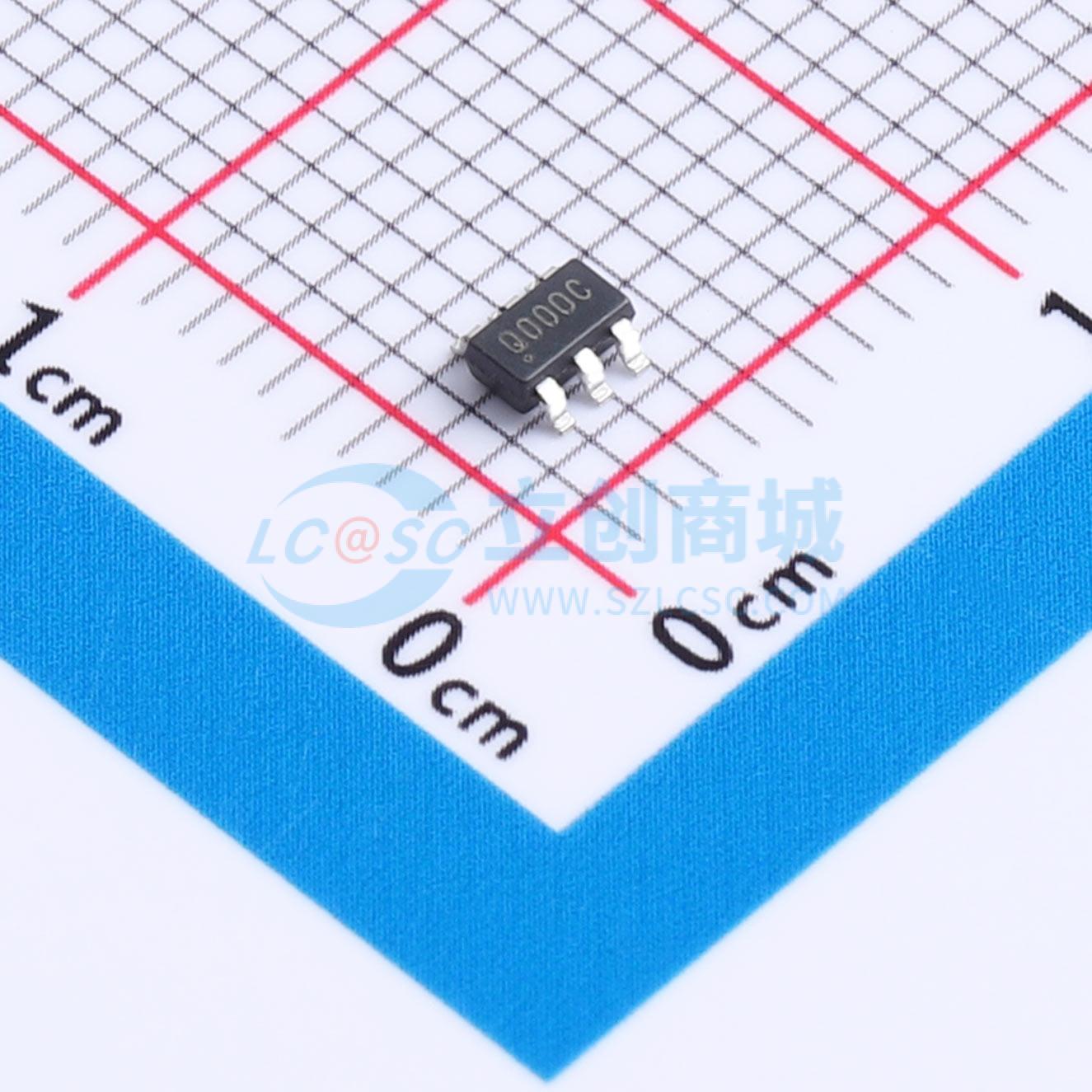

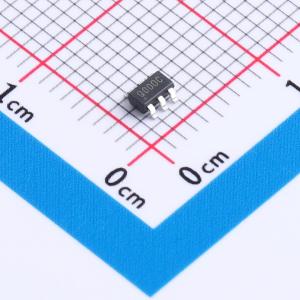

温馨提醒：图片仅供参考，商品以实物为准
TPV8368SAQ-S6TR-S
高压检测与低静态电流可编程复位延迟监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPV8368SAQ-S6TR-S
- 商品编号
- C39008783
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2.4V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | 2uA |
商品概述
TPV8368Q是一系列监控电路，用于监控3.0V到12.0V的电压轨，当检测电压（SENSE引脚版本）低于固定阈值或VDD电压（VDD引脚版本）低于固定阈值时，会断言一个低电平有效的开漏RESET（上划线）输出。在受监控电压在迟滞作用下回升至阈值以上后，RESET（上划线）输出会在用户通过外部电容调整的延迟时间内保持低电平。TPV8368Q器件的阈值电压精度可达±1.5%。TPV8368Q具有极低的典型静态电流，仅为2μA。TPV8368Q采用SOT23-6和SOT23-5封装，工作温度范围为-40℃到+125℃。
商品特性
- 符合汽车应用认证
- AEC-Q100 Grade 1：TA = -40℃ 到 125℃
- 电源电压范围：2.4V 到 5.5V（SENSE引脚版本）
- 宽电源电压范围：2.4V 到 36V（VDD引脚版本）
- SENSE引脚的高检测电压高达36V
- 极低静态电流：典型值2μA
- 固定阈值电压从3.0V到12.0V，步进100mV
- 高阈值精度：典型值±1.5%
- 开漏低电平有效RESET输出
- 绿色产品，SOT23-6和SOT23-5封装
应用领域
- 汽车电子控制单元
- 电动汽车逆变器
- 电池充电器单元
