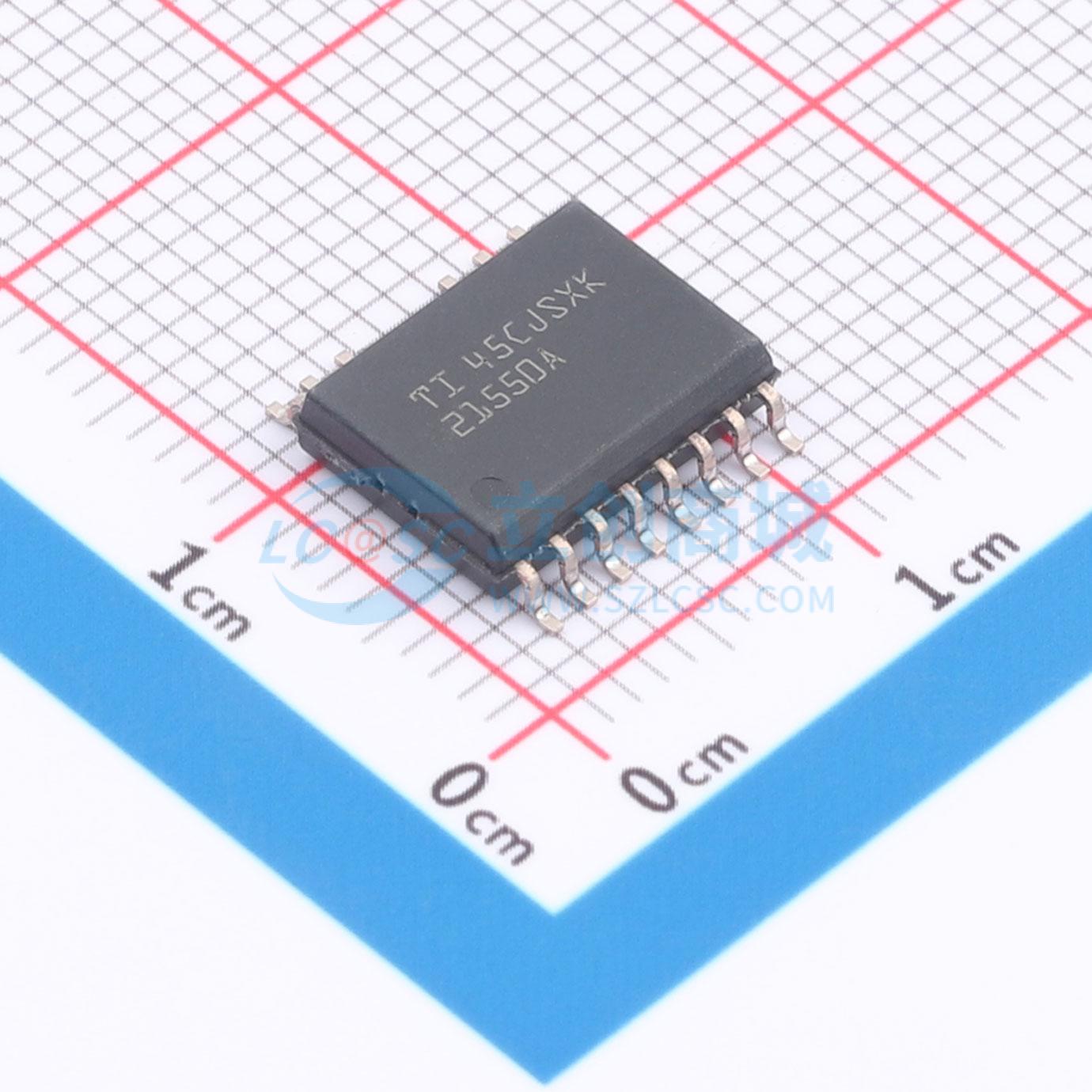

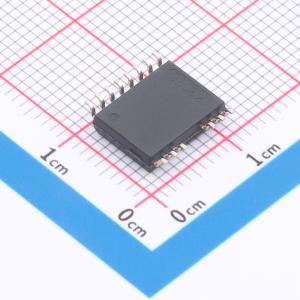

温馨提醒：图片仅供参考，商品以实物为准
UCC21550ADWKR
隔离双通道栅极驱动器，可编程死区时间，宽温度范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC21550ADWKR
- 商品编号
- C38941037
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.854克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥 | |
| 隔离电压(Vrms) | 5000V | |
| 负载类型 | MOSFET、IGBT、SiC、GaN | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 6A | |
| 灌电流(IOL) | 4A | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 8ns | |
| 下降时间(tf) | 8ns | |
| 传播延迟 tpLH | 33ns | |
| 传播延迟 tpHL | 33ns | |
| 静态电流(Iq) | 1.4mA | |
| CMTI(kV/us) | 125kV/us | |
| 驱动侧工作电压 | 6.5V~25V | |
| 功能特性 | 死区时间控制 |
