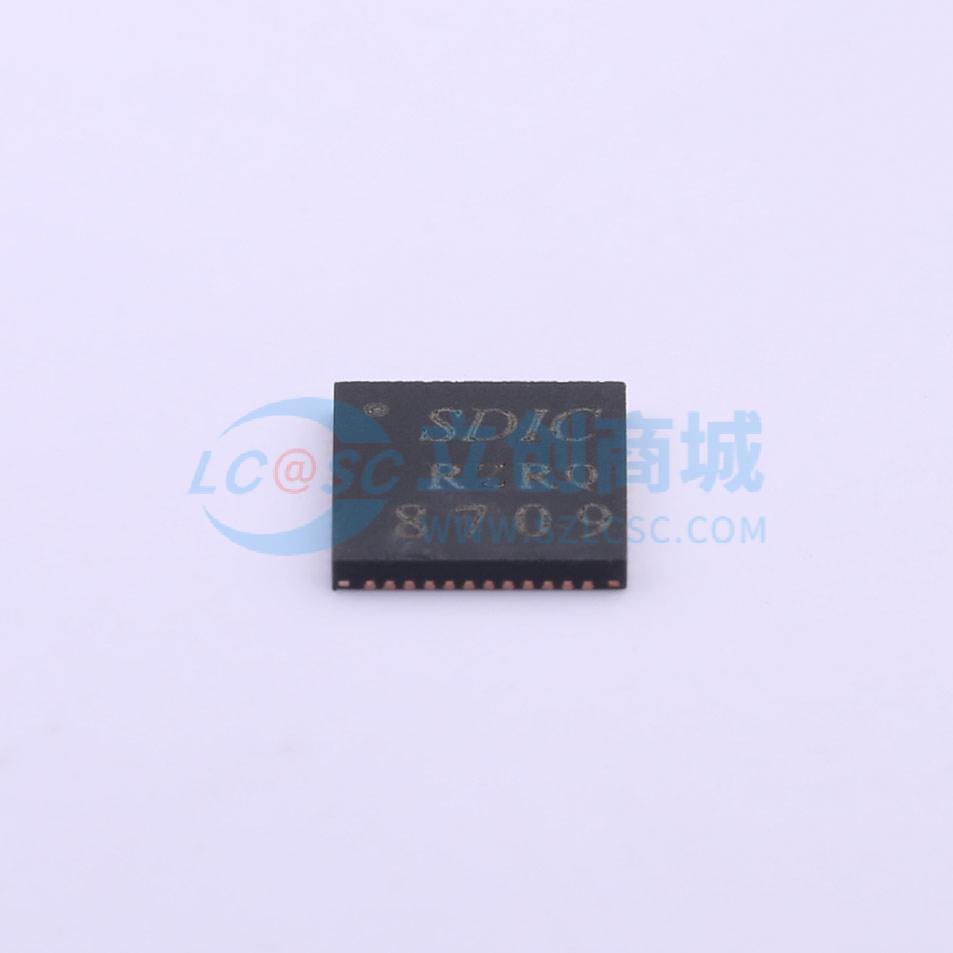

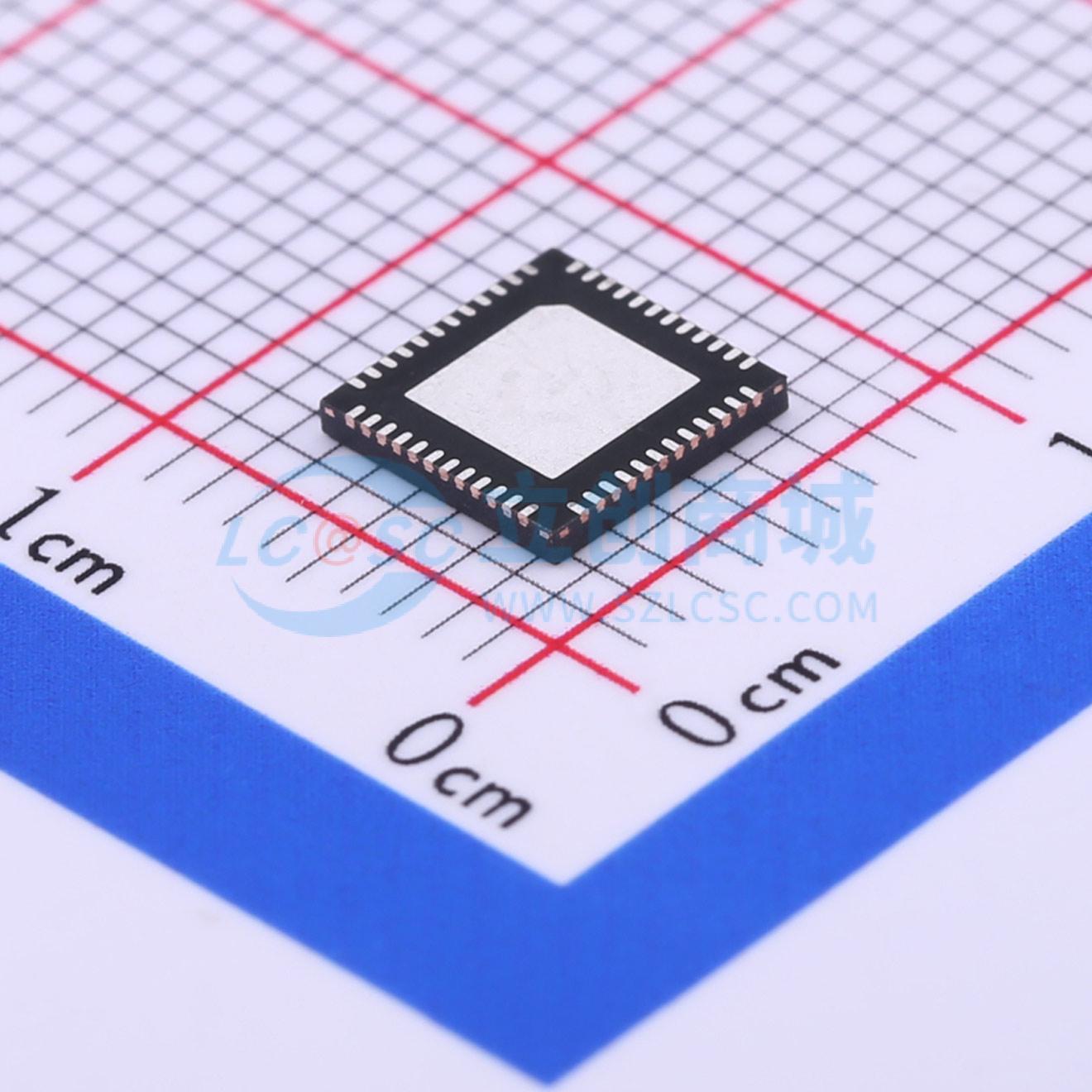

SD8709
SD8709
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带ADC
- 品牌名称
- SDIC(晶华微)
- 商品型号
- SD8709
- 商品编号
- C414127
- 商品封装
- WQFN-48L-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
参数完善中
商品概述
本芯片是高精度24位ADC的SOC产品，外围资源丰富：RTC，可选的多种稳压电源输出，灵活设置的PGIA模块，升压模块，UART、I2C、SPI、TIMER、PWM/PDM、PFD、CAPTURE输出模块，LCD驱动等。 本产品带16k Bytes OTP，可以低压自烧录，烧录电压范围：2.4V~3.6V，OTP可以替代EERPOM使用。 超低功耗设计，典型应用时整个芯片的工作电流约为1mA（IAD=0）或1.5mA（IAD=1）。提供三种工作模式：正常工作模式、待机模式和休眠模式。
商品特性
- 高精度ADC，ENOB=18.8bits@8.98，差分2通道或单端4通道
- 低噪声高输入阻抗前置放大器，1、12.5、50、100和200倍增益可选
- 8位RISC超低功耗MCU，在2MHz工作时钟，MCU部分在3V工作电压下电流典型值为300uA；32kHz时钟待机模式下工作电流1.5uA，休眠模式电流小于1uA
- 16k Bytes OTP程序存储器，512Bytes SRAM数据存储器
- 低压烧录功能，可以替代外部EEPROM
- 集成多种时钟振荡器，灵活多样的时钟选择，选择外部晶振时，支持停振检测功能
- ADC输出速率可选择范围：8SPS - 2kSPS
- 24SEG×4COM液晶驱动电路，超低功耗和大驱动能力设计；内含程控升压模块，可以在低压条件下维持高亮显示，并支持灰度调节
- 内有硅温度传感器，可单点校准
- 输出1.2V低温漂基准
- 输出四种可选择稳压源：2.4V/2.6V/2.9V/3.3V，提供外部传感器激励信号
- 灵活的电池检测功能，检测范围2.0V~3.3V
- ADC外部基准与内部基准可选，内部集成多种基准选项
- RTC模块，可以提供秒信号输出
- 丰富的外围资源：UART，I2C，SPI，PWM/PDM，PFD，TIMER，CAPTURE
- 掉电检测电路和上电复位电路
- 工作电压范围：2.4V~3.6V
- 工作温度范围：-40℃~85℃
应用领域
- 红外测温
- 仪器仪表
- 微弱信号测量领域
