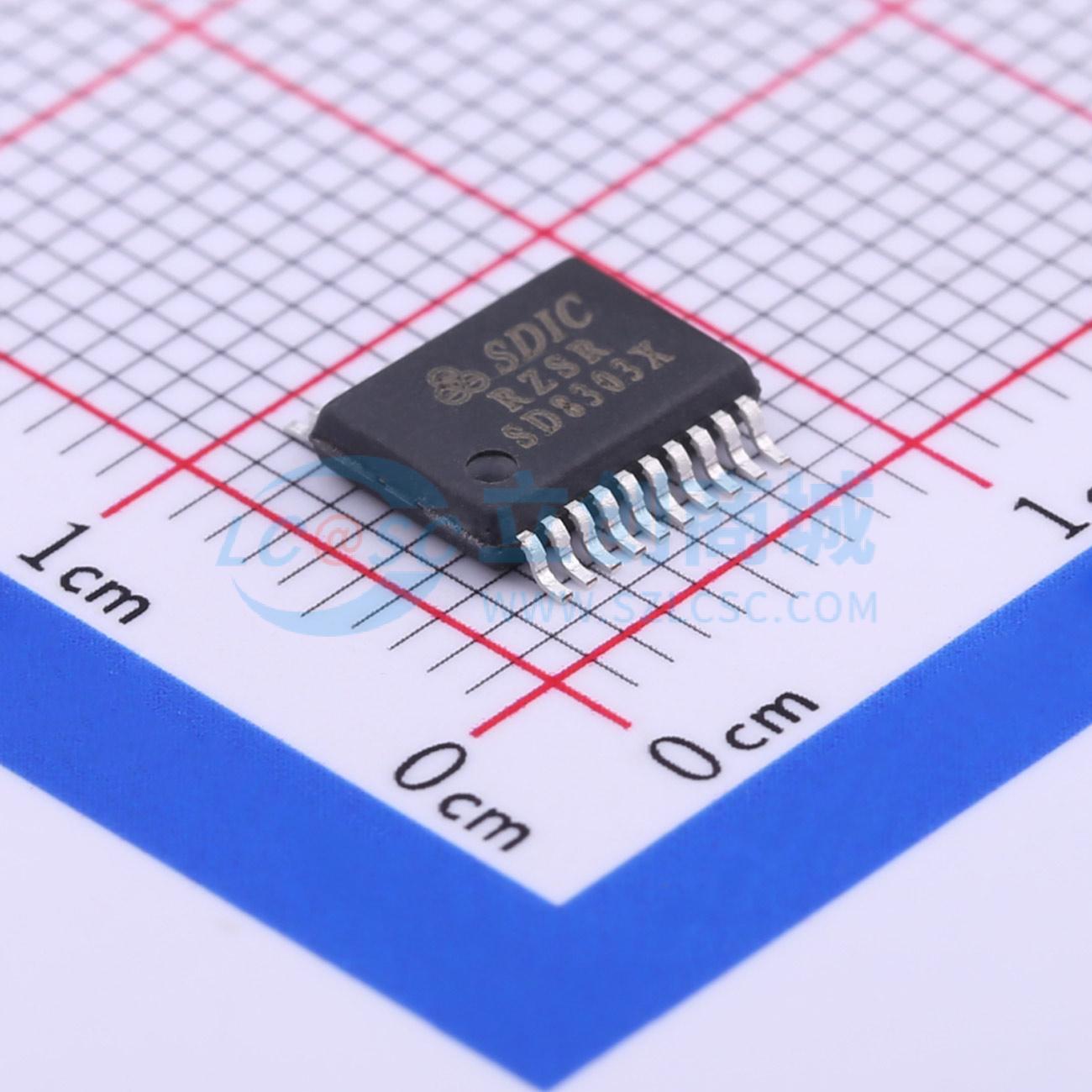

SD8303X

本芯片是带20位ADC的SOC产品，程序存储器为16k Bytes OTP。外围器件很少，非常适合带LED显示的人体秤和厨房秤等家用秤的应用。 超低功耗设计，使用内部4MHz RC振荡器经内部电路处理而产生的2MHz时钟工作，在3V工作电压下，整个芯片在典型应用时的工作电流只有850uA（不包括传感器和LED的功耗）。 MCU提供三种工作模式让用户可以在工作效率和能量消耗方面得到最佳选择，三种模式是：正常工作模式、待机模式、休眠模式。

• 高精度ADC，17.4bits @ 8sps (Gain=200)，单个差分通道或者3个单端通道，ADC带有Offset校准功能
• 低噪声高输入阻抗前置放大器，1、12.5、50、100、200倍增益可选
• 8位RISC超低功耗MCU，49条指令，6级堆栈，在2MHz工作时钟，3V工作电压下电流典型值为600uA；32kHz时钟待机模式下工作电流2uA，休眠模式电流典型值为1uA
• 16k Bytes OTP程序存储器，256 Bytes SRAM数据存储器
• 具有OTP低压烧录功能，烧录电压范围：2.4V - 3.6V，可以用于替代外部EEPROM
• 内置RC振荡，无需外部时钟
• 8位TIMER，用于定时中断
• 内置硅温度传感器，可以单点校正
• 9×8 (最高72段)LED驱动电路，Sink端驱动电流为72mA，Source端驱动电流可选：4、5mA、6mA、7.5mA、9mA、10.5mA和12mA，LED Duty Cycle可设定
• 输出四种可选择稳压源：2.4V/2.6V/2.9V/3.3V，提供外部传感器激励信号
• 灵活的电池检测功能，检测范围2.0V - 3.3V
• 所有数字输入口带施密特触发输入，可以选择是否使用上拉电阻
• Watch Dog Timer
• 掉电检测电路和上电复位电路
• 工作电压范围：2.4V ~ 3.6V
• 工作温度范围：-40℃ ~ 85℃

• 人体秤
• 厨房秤
• 手掌秤
• 手提秤
• 胎压计
