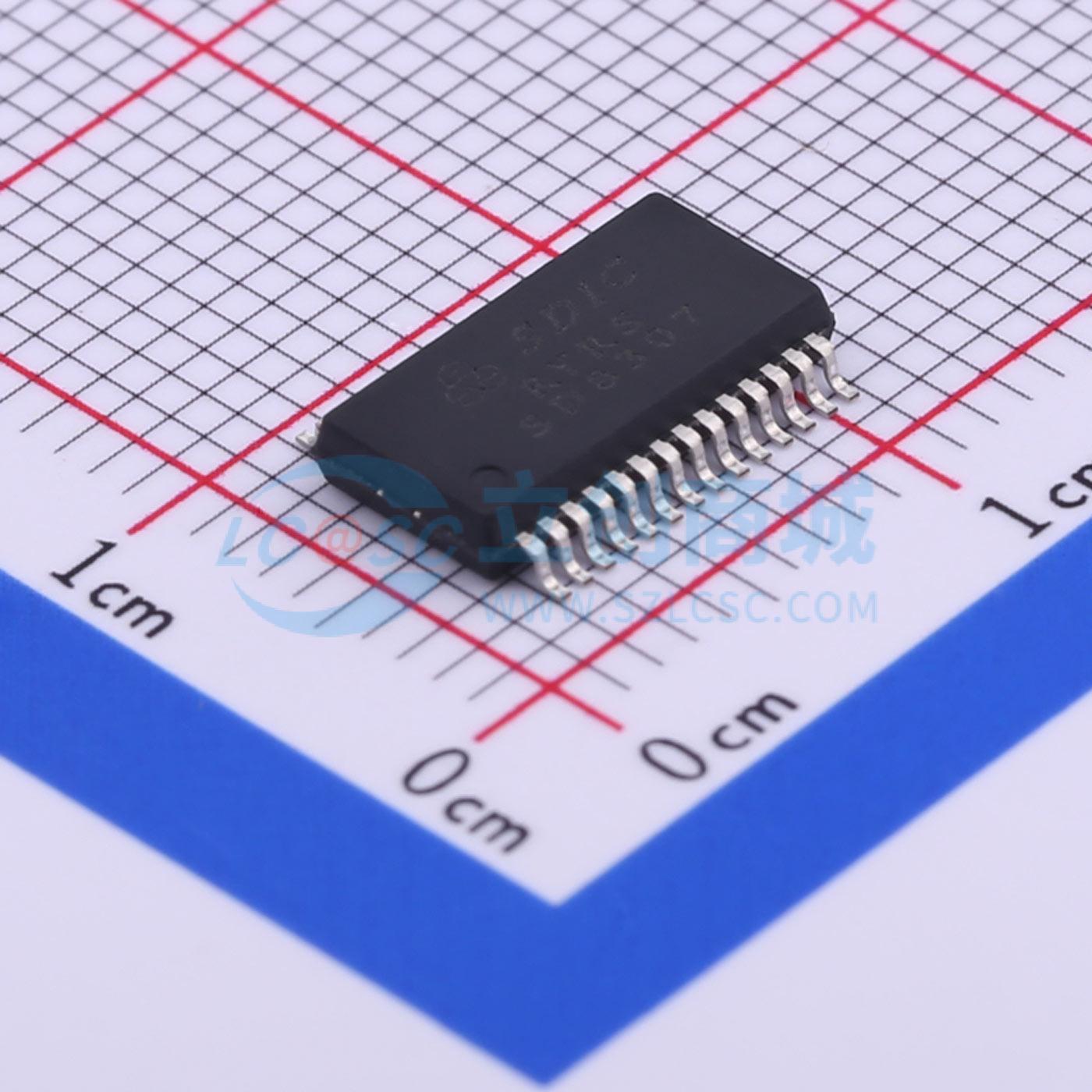

SD8307

本芯片是带20 位ADC 的SOC 产品，程序存储器为8k Bytes OTP，可以低压自烧录，烧录电压范围： 2.4V~3.6V，用于替代外部EEPROM。外围只需要5 个电容，器件很少，非常适合压力传感器等计量类的应用。 超低功耗设计，使用内部2MHz RC 振荡工作时钟，3V 工作电压下，整个芯片在典型应用时的工作电流只有850uA（不包括传感器和显示的功耗），非常适合电池供电的应用。 MCU 提供三种工作模式让用户可以在工作效率和能量消耗方面得到最佳选择，三种模式是：正常工作模式、待机模式、休眠模式。

• 高精度ADC，有效位数20 位
• 低噪声高输入阻抗前置放大器，1、12.5、50、100、200 倍增益可选
• 8 位RISC 超低功耗MCU，49 条指令，6 级堆栈，在2MHz 工作时钟，MCU 部分在3V工作电压下电流典型值为 500uA； 32kHz 时钟待机模式下工作电流 1.5uA，休眠模式电流典型值为1uA
• 8k Bytes OTP 程序存储器，256 Bytes SRAM数据存储器
• 具有OTP 低压烧录功能。烧录电压范围：2.4V~3.6V，可以用于替代外部EEPROM
• 内置RC 振荡，无需外部时钟
• 8 位TIMER，用于定时中断
• 内置硅温度传感器，可以单点校正
• 14SEG × 4COM 液晶驱动电路，超低功耗和大驱动能力设计；内含程控升压模块，可以在低压条件下维持高亮显示
• 液晶支持1/2BIAS 和1/3BIAS 两种模式
• 输出四种可选择稳压源：2.4V/2.6V/2.9V/3.3V，提供外部传感器激励信号
• 灵活的电池检测功能，检测范围2.4V~3.0V
• 所有I/O 带施密特触发输入，可以选择是否使用上拉电阻
• Watch Dog Timer
• 掉电检测电路和上电复位电路
• 工作电压范围：2.4V ~ 3.6V
• 工作温度范围： -40℃~85℃

• 人体秤
• 厨房秤
• 手掌秤
• 手提秤
• 胎压计
