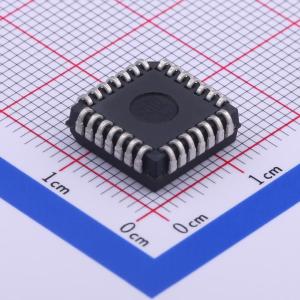

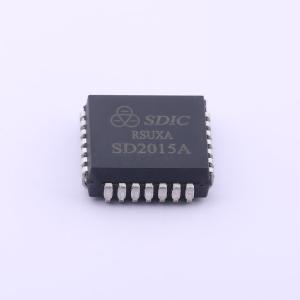

温馨提醒：图片仅供参考，商品以实物为准
SD2015A
SD2015A HART调制解调器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为实现HART协议而设计的CMOS单芯片调制解调器，支持半双工1200bps FSK调制解调。
- 品牌名称
- SDIC(晶华微)
- 商品型号
- SD2015A
- 商品编号
- C414101
- 商品封装
- PLCC-28(11.5x11.5)
- 包装方式
- 管装
- 商品毛重
- 1.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
SD2015是专为实现HART协议而设计的CMOS单芯片调制解调器，用于支持HART协议的现场仪表和控制器中。芯片只需外加少量无源元件，即可满足HART物理层规范功能要求，包括调制与解调，输入信号滤波，载波检测和发送信号波形整形等。 SD2015使用相位连续的频移键控FSK技术，传输速率为1200位/秒，采用半双工通信，符合HART协议物理层要求。芯片的典型电流值在5V电压时250μA，3.3V时150μA，低于现有的其他HART芯片。误码率典型值小于百万分之一，是HART协议要求的百分之一。SD2015A（28脚PLCC）与SD2015B（32脚LQFP）都满足RoHS环保标准。该芯片管脚与HT2015或A5191HRT完全兼容，可直接替代上述两种产品，而无需修改外围电路，也无需改动PCB板。当替代A5191HRT时无需修改任何参数，替代HT2015时只需修改一个电阻值。
商品特性
- 符合HART通信协议物理层要求
- 可与HT2015、A5191HRT完全兼容
- 功耗低
- 误码率典型值小于百万分之一
- 工作电压3.0V~5.5V
- 单芯片、半双工1200b/s的FSK调制解调器
- 符合Bell202标准，载波为1200Hz和2200Hz
- 内部集成接收滤波器，以及输出HART波形整形电路
- 可外接460.8kHz晶体或陶瓷谐振器或使用外部时钟源
- 工业级工作温度：-40°C~+85°C
- 28脚PLCC和32脚LQFP封装
- 满足RoHS环保要求
