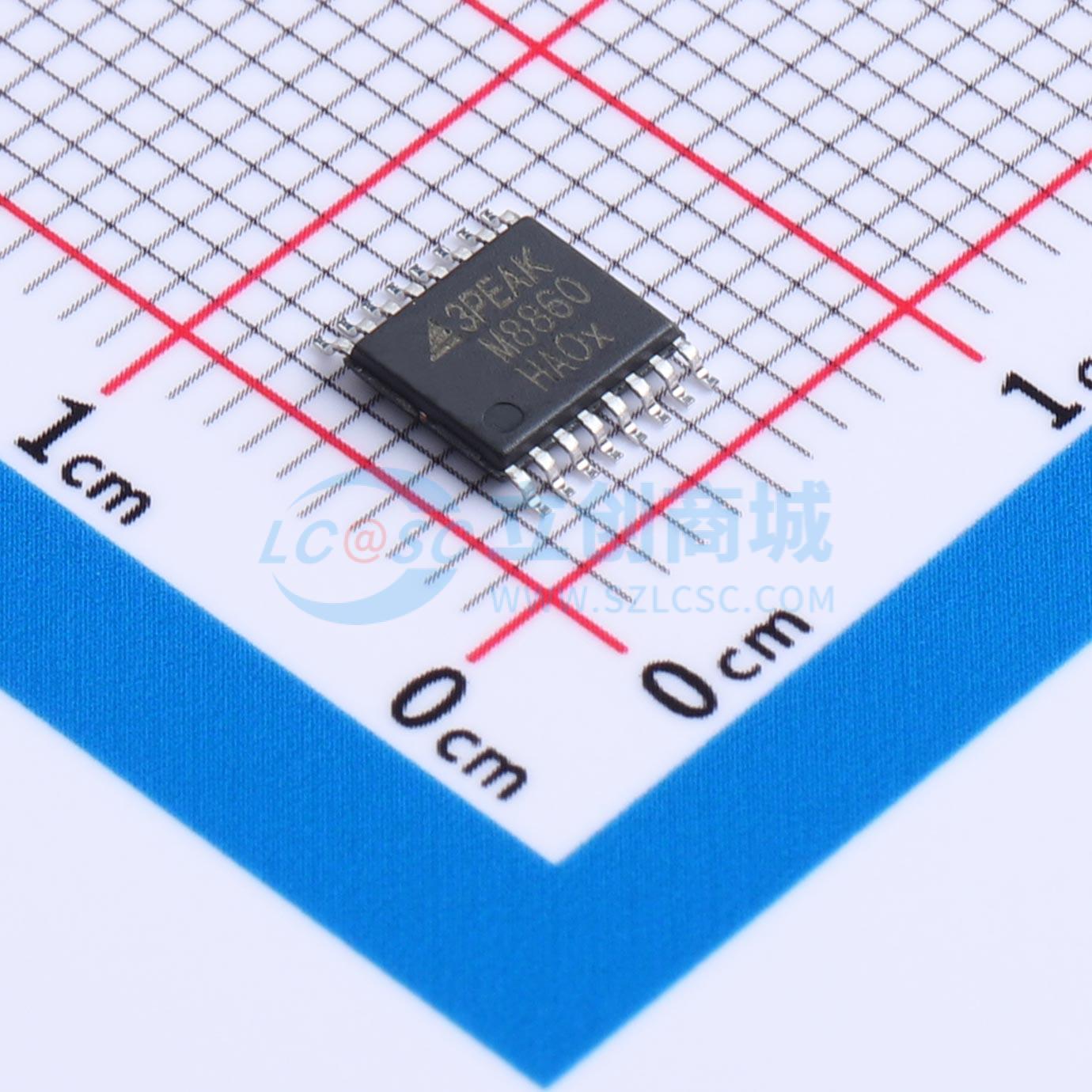

温馨提醒：图片仅供参考，商品以实物为准
TPM8860-TSBR
48V 8通道智能低边驱动阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM8860-TSBR
- 商品编号
- C38933329
- 商品封装
- ETSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 通道数 | 8 | |
| 工作电压 | 5V~40V | |
| 输出电流 | 1.5A | |
| 峰值电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 500mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1V~1.5V | |
| 输入低电平(VIL) | 700mV~1.3V | |
| 功能特性 | 输入欠压保护；短路保护；过流保护 |
商品概述
TPM8860 是一款 8 通道低边驱动器，具备通道独立的保护和诊断功能。它采用低导通电阻 MOSFET 阵列，并集成续流二极管，可支持各种类型的负载，包括阻性、感性和容性负载。该器件支持单一高压电源供电。它支持高速移位寄存器接口，可通过菊花链方式独立控制每个通道。过流保护、短路保护和开路保护功能使控制器能够保护系统免受故障负载的影响。开漏故障输出允许控制器通过中断输入响应故障情况。多个器件可以菊花链形式连接，以节省 MCU I/O 资源。该器件还提供欠压锁定和过温关断保护。
商品特性
- 8 通道智能低边驱动器阵列
- 最大工作电压 40-V，最大电压 48-V
- 低至 500-mΩ 的导通电阻，最大驱动能力 1.5-A
- 集成用于感性负载的续流二极管
- 支持通道并联驱动能力
- 10-MHz 高速 16 位移位寄存器接口
- 具备菊花链通信的输入噪声滤波功能
- 诊断与保护功能
- 上电复位
- 过流保护
- 短路保护
- 过温保护
- 开漏故障报警
应用领域
- 继电器
- 电磁阀
- 单极步进电机
- 电子膨胀阀
- 线性阀
- LED 与加热器
- PLC 数字输出
- 电磁负载
