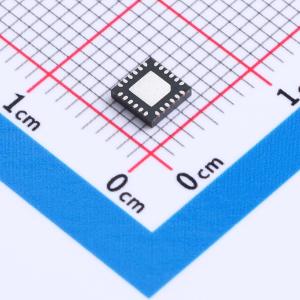

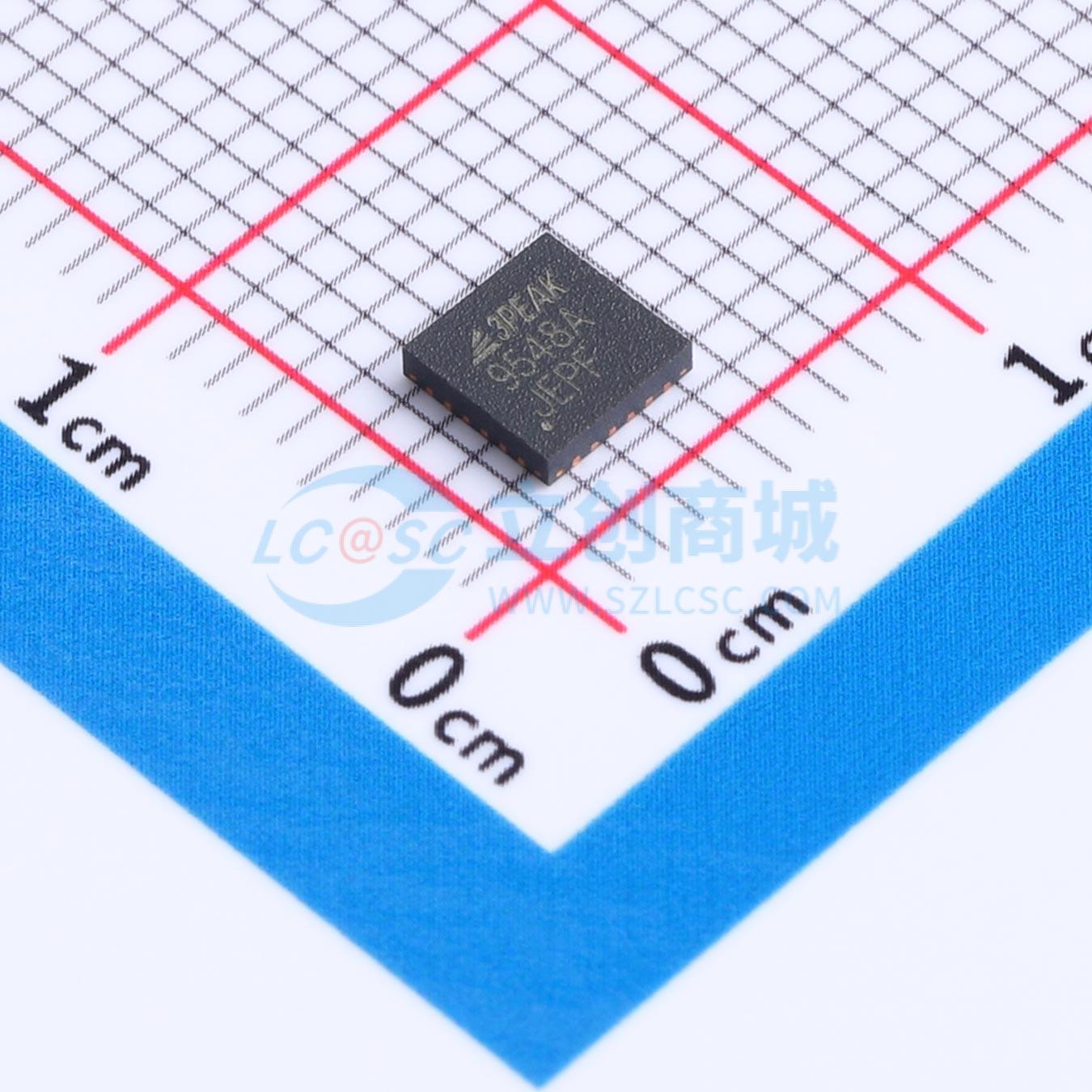

温馨提醒：图片仅供参考，商品以实物为准
TPT29548A-QF8R
8通道带复位功能的I²C开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT29548A-QF8R
- 商品编号
- C38910792
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | - | |
| 是否有中断输出 | - | |
| 输出类型 | - | |
| 灌电流(IOL) | 3mA | |
| 拉电流(IOH) | - | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 8 | |
| 静态电流(Iq) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 功能特性 | 复位功能；级联与地址扩展；IO电平可配置 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPT29548A是一款1:8双向转换I²C开关。SCL/SDA上游对扩展为八个下游通道。任何单个SCn/SDn通道或通道组合都可以通过可编程控制寄存器进行选择。如果下游I²C总线之一处于低电平状态，低电平有效复位（RESET）输入有助于TPT29548A恢复。将RESET拉低可复位I²C状态机，并使所有通道取消选择，就像内部上电复位功能一样。开关的传输门结构使得VCC端子可用于限制TPT29548A传输的最大高电压，这允许每对总线使用不同的电压，从而使2.5V或3.3V器件能够与5V器件通信，而无需任何额外保护。外部上拉电阻将总线拉至每个通道所需的电压电平。所有I/O端子均能承受5.5V电压。TPT29548A采用TSSOP24和QFN24L封装，工作温度范围为 -40°C至 +85°C。
商品特性
- 1:8 I²C开关双向转换器
- 低电平有效复位输入
- 三个地址端子，允许I²C总线上最多连接8个设备
- 工作电源电压范围为2.3V至5.5V
- 允许2.5V、3.3V和5V总线之间的电压电平转换
- 支持标准模式和快速模式I²C设备，时钟频率为0至400kHz
- 低导通电阻开关
- 支持热插拔
- 闩锁性能超过JESD 78规定的200mA
- ESD保护超过JESD 22标准
- 3.5kV人体模型
- 1.5kV带电器件模型
应用领域
- 服务器/存储设备
- 路由器（电信交换设备）
- 工厂自动化
- 存在I²C从地址冲突的产品（如多个相同的温度传感器）
