温馨提醒：图片仅供参考，商品以实物为准

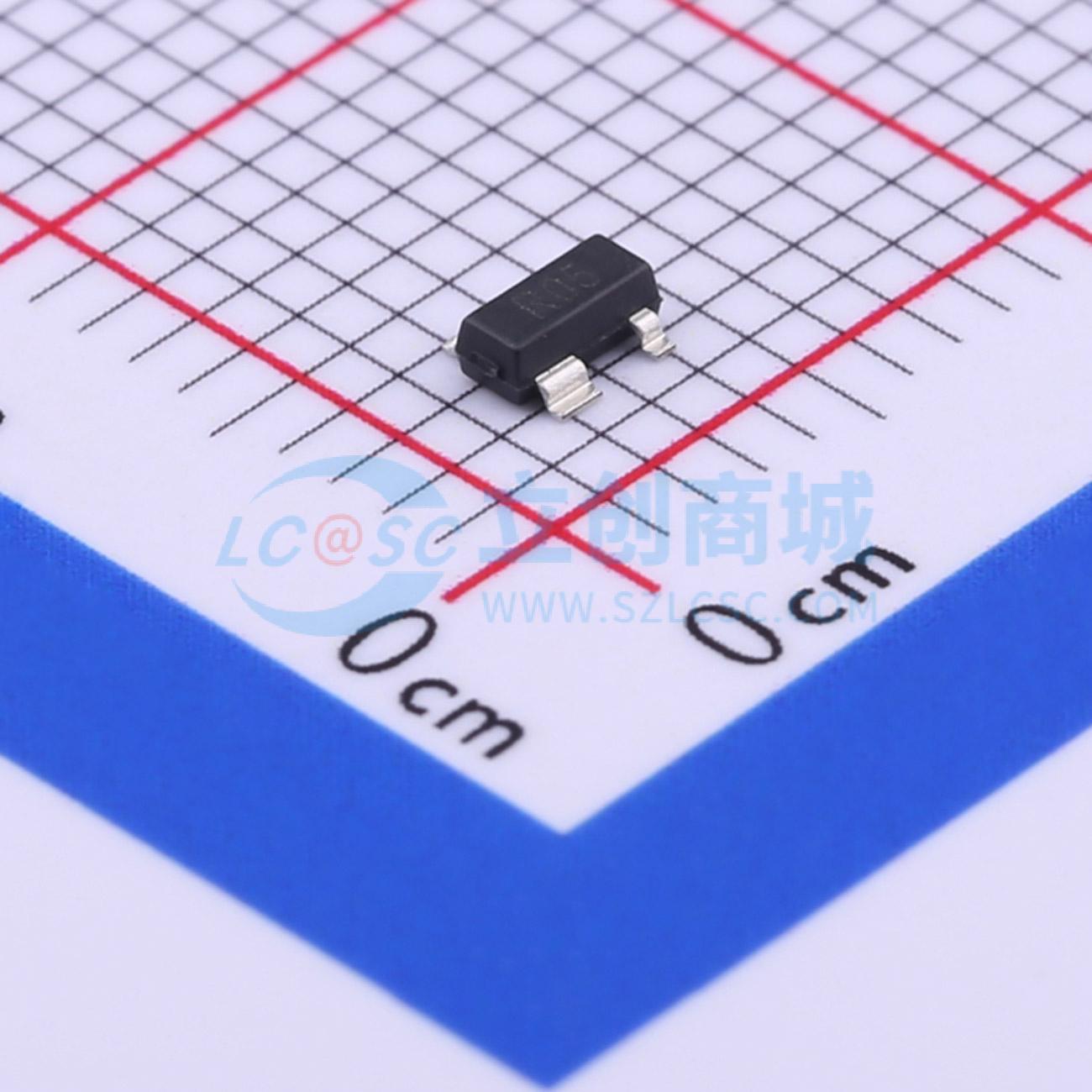

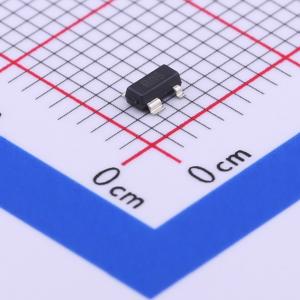

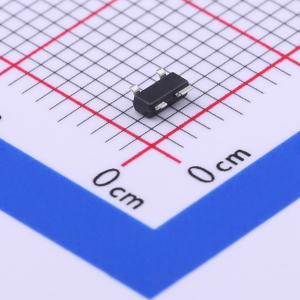

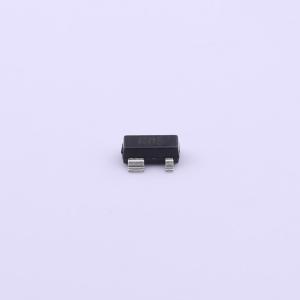

BV-SR05
瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 静电浪涌保护器件，适用于 5V 线路，常用于网口、USB口、视频口等，防止静电损害
- 品牌名称
- Bencent(槟城)
- 商品型号
- BV-SR05
- 商品编号
- C413946
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 125W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.85pF |
商品特性
- IEC 61000-4-2（静电放电）：±15KV（空气放电），±10KV（接触放电）
- IEC 61000-4-5（浪涌）：5A（8/20μs）
- 每线125W峰值脉冲功率（tp = 8/20μs）
- 5V时低漏电流1μA（最大值）
- 低电容：0.85pF（典型值）
- 湿度敏感度等级：1级
- 小封装：SOT-143
应用领域
- USB电源和数据线保护
- 以太网10BaseT
- I²C总线保护
- 视频线保护
- T1/E1二次侧IC保护
- ISDN S/T接口
- 广域网/局域网设备
