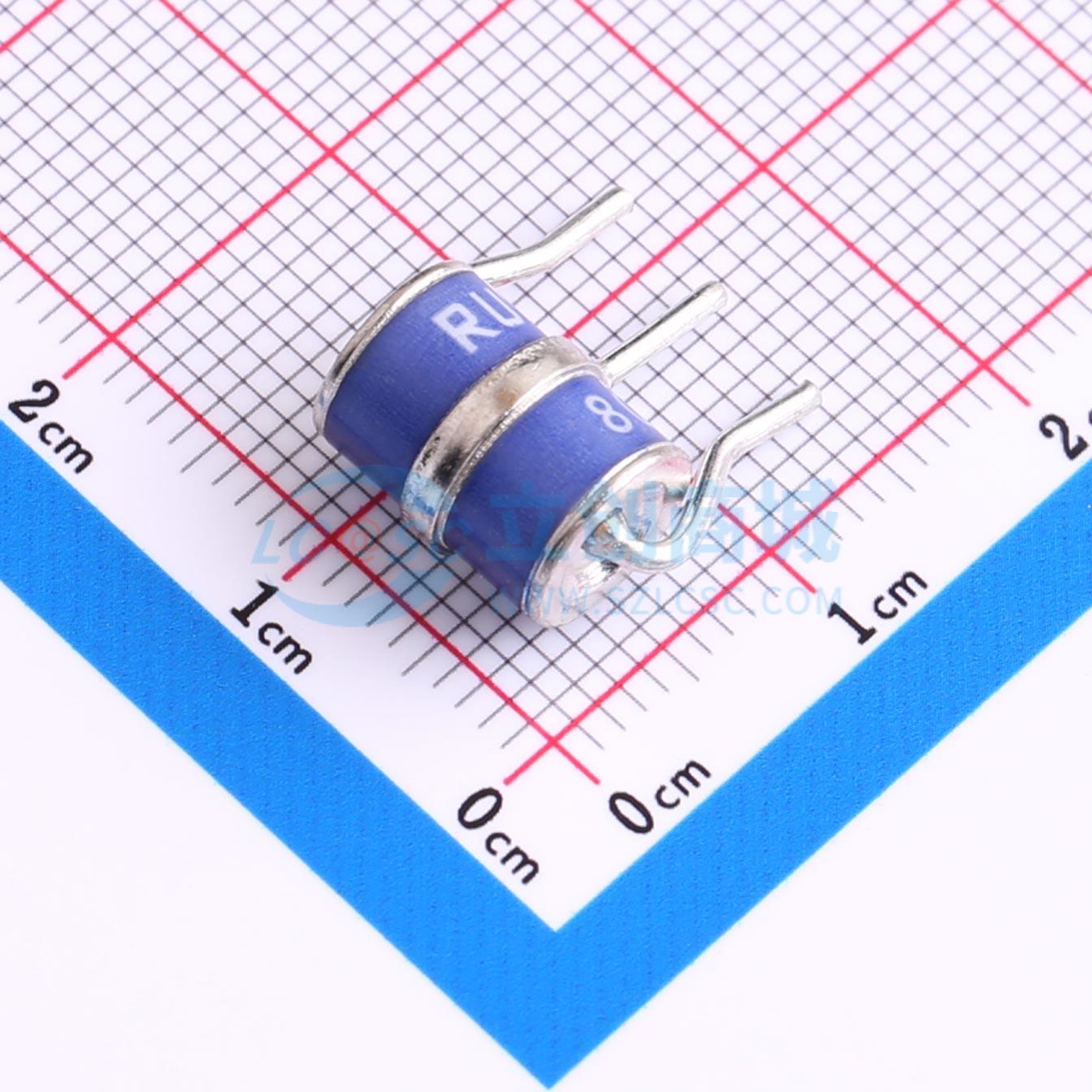

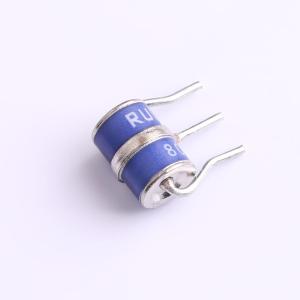

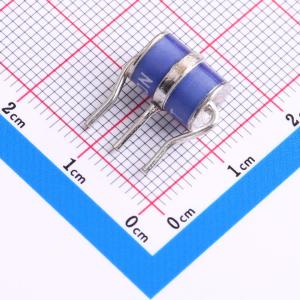

3R800TB-8

800V 10kA 3

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 气体放电管（GDT）通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压，且电压幅值超过GDT的击穿电压时，GDT内的气体被电离，使GDT迅速导通，并将过电压限制在较低水平，从而保护并联的电子设备或电路元件免受高压冲击损坏。过电压消失后，GDT立即恢复到高绝缘电阻状态，电路恢复正常运行。三电极GDT是一种引脚元件，具有标准化的引脚间距和尺寸
品牌名称: RUILON(瑞隆源)
商品型号: 3R800TB-8
商品编号: C38872180
商品封装: 插件
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常工作几乎没有影响。当电路中发生瞬态过电压且电压幅度超过气体放电管的击穿电压时，管内的气体会被电离，导致气体放电管迅速导通并将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常工作。3RB-8系列三电极气体放电管是一款引线式元件，具有标准化的引脚间距和尺寸，不仅易于在印刷电路板上安装，而且性能优异。其低电容特性可最大限度地减少其在高频通信电路中对信号的影响。高绝缘电阻确保电路性能在正常工作条件下不会遭受额外损耗。该系列气体放电管不仅可用于保护通信接口，其承受高浪涌电流的能力也使其适用于电源保护。

商品特性

对快速上升的瞬态响应优异
击穿电压稳定
工作频率达GHz级
8/20μs脉冲电流能力：10KA
无放射性
超低电容（<1.5pF）
高绝缘电阻
尺寸：Ф8mm×10mm

应用领域

通信设备
有线电视设备
数据线路
电源
电信用户线路接口电路保护
宽带设备
非对称数字用户线路设备
各类数字用户线路设备
卫星与有线电视设备
测试设备
消费电子

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	气体放电管(GDT)
	极数	3
	直流击穿电压(Vdc)	800V
	精度	±20%
	脉冲放电电流	10kA

	属性	参数值
	极间电容	1.5pF
	冲击击穿电压(Vimp)	1.4kV
	工作温度	-40℃~+125℃
	直径(φD)	8mm
	长度	10mm
