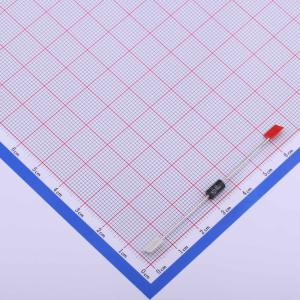

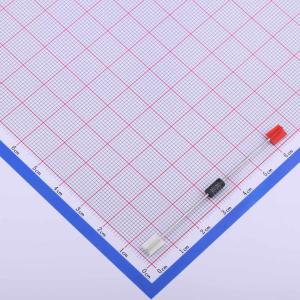

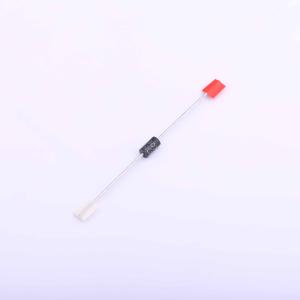

温馨提醒：图片仅供参考，商品以实物为准
TP6KE51CA
双向TVS 43.6V截止 峰值脉冲电流：8.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TP6KE51CA
- 商品编号
- C413568
- 商品封装
- DO-15
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 43.6V | |
| 钳位电压 | 70.1V | |
| 峰值脉冲电流(Ipp) | 8.7A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 48.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
专门用于保护敏感电子设备，防止其受到雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 高可靠性应用，符合汽车级 AEC - Q101 标准
- DO - 15 封装的玻璃钝化芯片结
- 在 10 / 1000μs 波形下具有 600W 峰值脉冲能力，重复率（占空比）：0.01%
- 快速响应时间：从 0V 到最小击穿电压（BV min）通常小于 1.0ps
- 出色的钳位能力
- 典型故障模式为因过压或过流而短路
- 根据 JEDEC JESD201A 的表 4a 和 4c 进行晶须测试
- 符合 IEC - 61000 - 4 - 2 标准，静电放电（ESD）防护能力为 30kV（空气）、30kV（接触）
- 依据 IEC 61000 - 4 - 2 标准对数据线进行 ESD 保护
- 依据 IEC 61000 - 4 - 4 标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 低增量浪涌电阻
- 塑料封装的阻燃等级符合美国保险商实验室（Underwriters Laboratories）的 V - 0 级
- 无铅雾锡电镀封装
- 无卤且符合 RoHS 标准
- 无铅 E3 表示二级互连无铅，终端表面处理材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于保护电信、计算机、工业和消费电子应用中的输入/输出（I/O）接口、电源（Vcc）总线和其他易受影响的电路。
