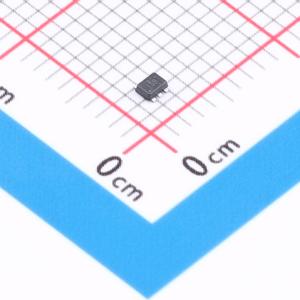

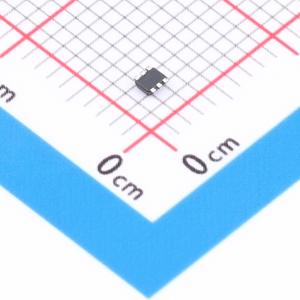

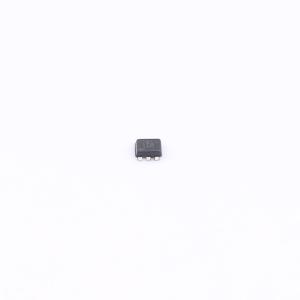

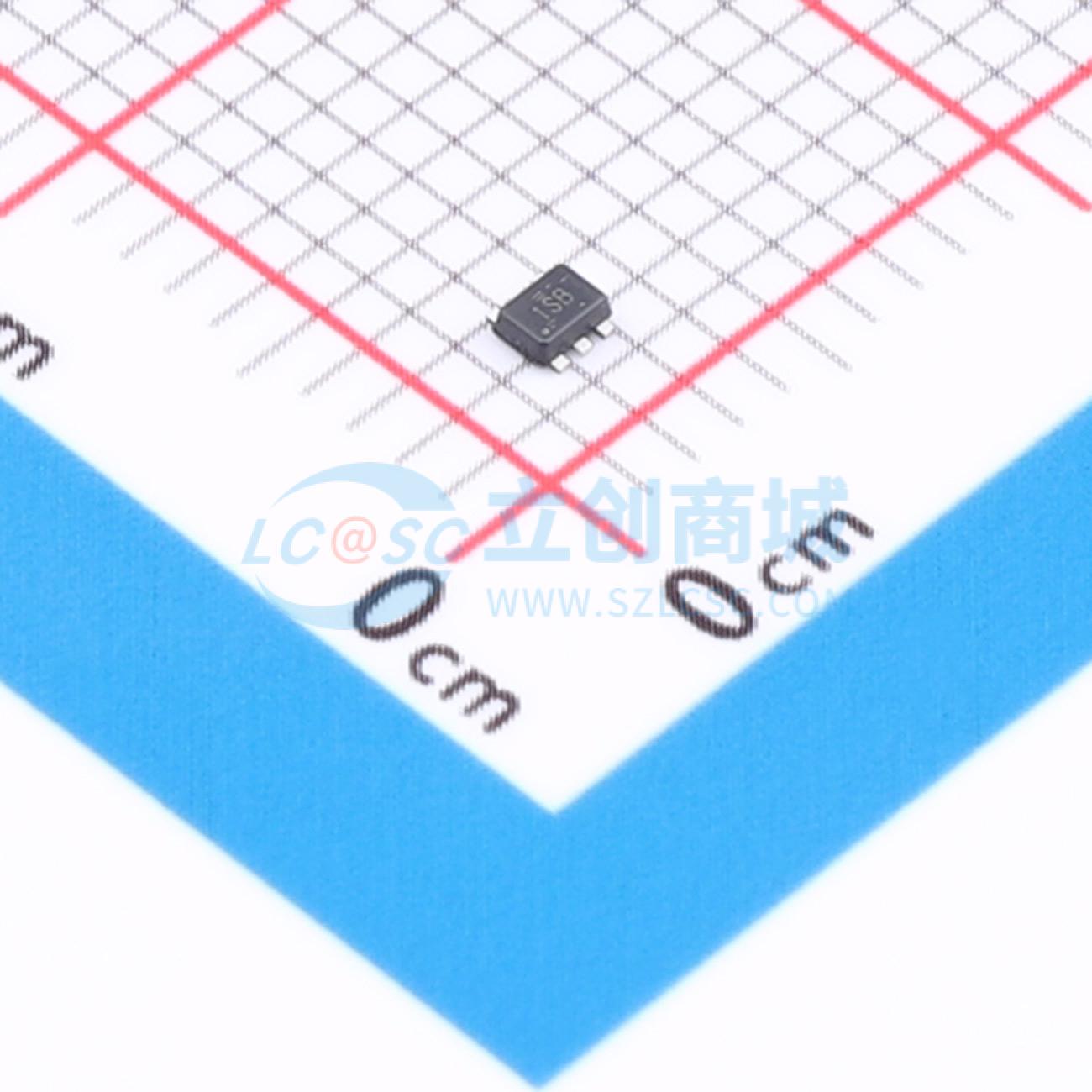

TPS62A02NDRLR

采用SOT-563和SOT-23封装的1A和2A高效同步降压转换器

描述: TPS62A0x 系列器件是同步直流/直流降压转换器，经过优化可实现高效率和紧凑型设计尺寸。此器件集成了能够传送高达 2A 输出电流的开关。在中等负载至重负载条件下，该器件在脉宽调制 (PWM) 模式下以 2.4MHz 开关频率运行。
品牌名称: TI(德州仪器)
商品型号: TPS62A02NDRLR
商品编号: C38819945
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.037666克(g)

商品参数

商品概述

TPS62A0x 系列器件是同步直流/直流降压转换器，经过优化可实现高效率和紧凑型设计尺寸。此器件集成了能够传送高达 2A 输出电流的开关。在中等负载至重负载条件下，该器件在脉宽调制 (PWM) 模式下以 2.4MHz 开关频率运行。在轻载情况下，这些器件自动进入节能模式 (PSM)，从而在整个负载电流范围内保持高效率。关断时，电流消耗量也最低。该器件系列的 TPS62A0xA 型号在整个负载电流范围内以强制 PWM 模式运行。 TPS62A0x 器件通过一个外部电阻分压器提供可调节输出电压。内部软启动电路可限制启动期间的浪涌电流。内置的其他特性包括过流保护、热关断保护和电源正常指示（可选）。这些器件采用 SOT563 和 SOT23-6 封装。

商品特性

输入电压范围为 2.5V 至 5.5V
0.6V 至 VIN 可调节输出电压范围
180mΩ/120mΩ 低 RDSON 开关 (1A DRL)
100mΩ/67mΩ 低 RDSON 开关（1A DDC，2A）
<23μA 静态电流
1% 反馈精度（0°C 至 125°C）
100% 模式运行
2.4MHz 开关频率支持节电模式或 PWM 选项
电源正常状态输出引脚（可选）
短路保护 (HICCUP)
内部软启动
有源输出放电
热关断保护
与 TLV62585 (DRL) 引脚对引脚兼容
与 TLV62569 (DDC) 引脚对引脚兼容

应用领域

机顶盒、电视应用
IP 网络摄像头、多功能打印机
无线路由器、固态硬盘
电池供电的应用
通用负载点电源

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电流	2A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	23uA
	开关管(内置/外置)	内置
	输出类型	可调
