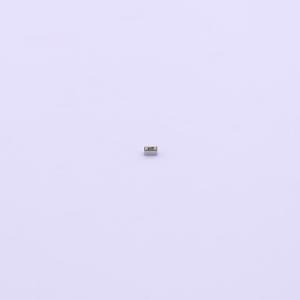

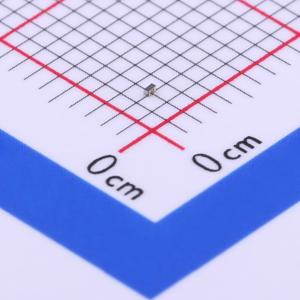

温馨提醒：图片仅供参考，商品以实物为准

VBUS03B1-SD0HG4-08

双向ESD 3.3V截止峰值浪涌电流：2.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBUS03B1 - SD0是一款双向对称（BiSy）静电放电（ESD）保护器件，可将正、负过压瞬变钳位到地。VBUS03B1 - SD0连接在信号或数据线与地之间，在规定的工作范围内具有高隔离性（低漏电流、低电容）。由于采用了超小型CLP0603封装，引脚短且封装尺寸小，线路电感非常低，因此能够以最小的过冲或下冲对ESD冲击等快速瞬变进行钳位。由于电容极低，VBUS03B1 - SD0可用于HDMI、USB 3.0或Thunderbolt等高速数据端口。
品牌名称: VISHAY(威世)
商品型号: VBUS03B1-SD0HG4-08
商品编号: C413454
商品封装: 0201
包装方式: 编带
商品毛重: 0.007克(g)

商品参数

商品概述

VBUS03B1 - SD0是一款双向对称（BiSy）静电放电（ESD）保护器件，可将正、负过压瞬变钳位到地。VBUS03B1 - SD0连接在信号或数据线与地之间，在规定的工作范围内具有高隔离性（低漏电流、低电容）。由于采用了超小型CLP0603封装，引脚短且封装尺寸小，线路电感非常低，因此能够以最小的过冲或下冲对ESD冲击等快速瞬变进行钳位。由于电容极低，VBUS03B1 - SD0可用于HDMI、USB 3.0或Thunderbolt等高速数据端口。

商品特性

超紧凑CLP0603封装
封装高度低，<0.3 mm，无铅
单线路ESD保护e4
工作范围±3.3 V
低漏电流<0.05 μA，符合RoHS标准
超低负载电容，典型值CD = 0.29 pF，无卤
静电放电抗扰度符合IEC 61000 - 4 - 2标准，绿色产品，±16 kV接触放电（5 - 2008），±16 kV空气放电
引脚镀层：金（e4）
引脚材料：镍
背面涂层

应用领域

HDMI、USB 3.0或Thunderbolt等高速数据端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(15000个/圆盘，最小起订量 1 个)

个

起订量：1 个15000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	18V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	45W

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	50nA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.29pF
