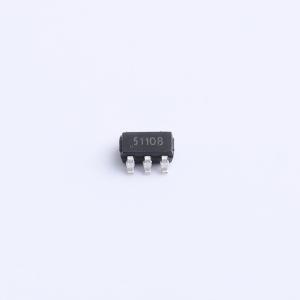

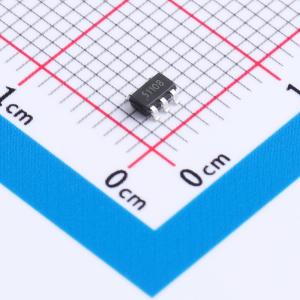

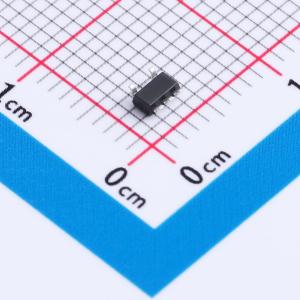

温馨提醒：图片仅供参考，商品以实物为准
TPA5511-S5TR
TPA5511-S5TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是纳米功率、零漂移放大器，具有最大 30 μV 的低失调电压和稳定的频率响应，适用于需要低待机功率的高精度传感应用。提供轨到轨输入和输出，具有出色的交流性能，带宽为 9 kHz，压摆率为 3 V/ms，每个放大器仅消耗 650 nA 静态电流。所有版本可在 -40℃ 至 +125℃ 的工业温度范围内工作。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA5511-S5TR
- 商品编号
- C38809538
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 9kHz | |
| 输入失调电压(Vos) | 30uV | |
| 输入失调电压温漂(Vos TC) | 25nV/℃ | |
| 压摆率(SR) | 3V/ms | |
| 输入偏置电流(Ib) | 200pA | |
| 输入失调电流(Ios) | 1.3nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 354nV/√Hz@100Hz | |
| 共模抑制比(CMRR) | 125dB | |
| 静态电流(Iq) | 600nA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.7V~3.6V | |
| 双电源电压(Vee~Vcc) | -1.8V~-850mV；850mV~1.8V | |
| 功能特性 | - |
商品概述
TPA551x 是一款纳米功耗、零漂移运算放大器，其最大偏移电压低至 30μV，并为需要低待机功耗的高精度传感应用提供稳定的频率响应。该器件提供轨到轨输入和输出，在交流性能方面表现优异，具备 9kHz 带宽和 3V/ms 的压摆率，同时每个放大器仅消耗 650nA 的静态电流。TPA5511 和 TPA5511U 提供 SOT23-5 和 SOT353 封装。TPA5512 提供 SOP8、TSSOP8、MSOP8、DFN1.5X1.5-8 和 DFN2X2-8 封装。所有版本的工作温度范围均为 -40℃ 到 +125℃。
商品特性
- 供电电压：1.7V ~ 3.6V
- 低功耗：在 25℃ 时典型值为 650nA
- 低偏移电压：在 25℃ 时最大值 ±30μV
- 零漂移：±0.025 μV/°C
- 轨到轨输入和输出
- 增益带宽积：9 kHz
- 压摆率：3V/ms
应用领域
- 气体检测
- 电池电流传感
- 便携式医疗设备
- 便携式血糖监测仪
- 便携式 RFID 读写器和标签
