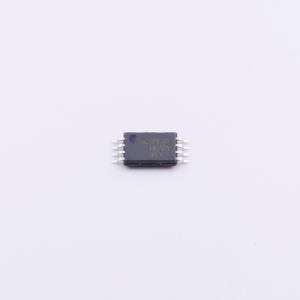

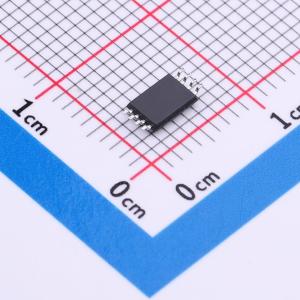

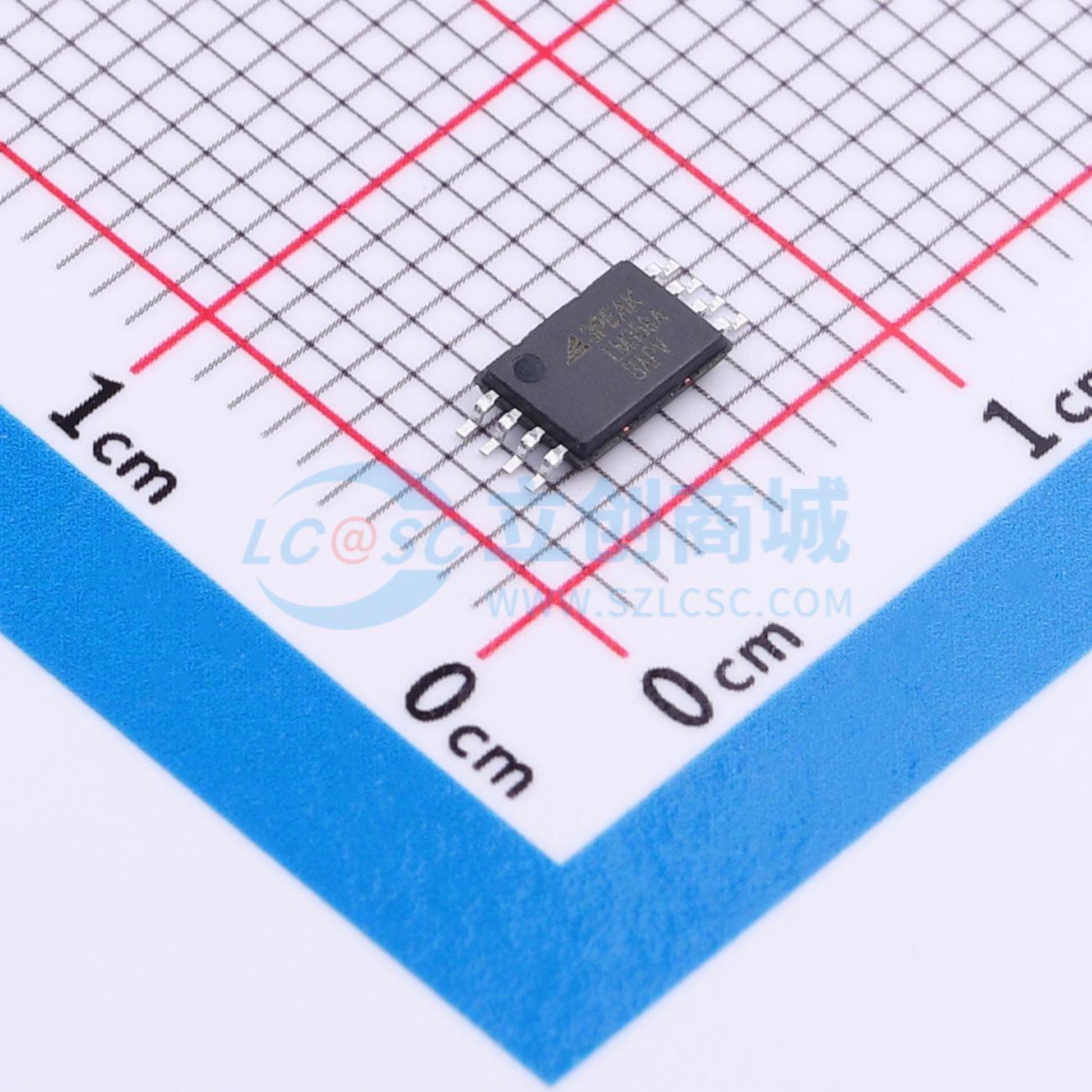

LM358A-TSR
LM358A-TSR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMOS 双路和四路 RRIO 运算放大器，具有低失调、低功耗和稳定的高频响应。采用专有和专利设计技术，实现了 1MHz 带宽、0.7V/μs 压摆率和低失真的良好交流性能，每个放大器仅消耗 80μA 静态电流。输入共模电压范围超出 V-和 V + 100mV，输出摆幅为轨到轨。可作为许多商用运算放大器的插件替代品，以降低功耗并改善输入/输出范围和性能。适用于电机控制和便携式音频放大、声音端口和其他消费音频。运算放大器非常稳定，能够驱动重容性负载，如 LCD 中的负载。输入和输出能够轨到轨摆动，使设计人员能够在单电源系统中缓冲 CMOS DAC、ASIC 或其他宽输出摆幅设备。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LM358A-TSR
- 商品编号
- C38783819
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 900kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 60pA | |
| 输入失调电流(Ios) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 110uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LM321A/358A/324A系列放大器是最新的高电源电压放大器，具有低偏移、低功耗和稳定的频率响应特性。它们采用了专有设计技术，在每通道仅消耗100μA静态电流的同时，实现了0.9MHz带宽、0.5V/μs压摆率以及最大3mV偏移电压的出色交流性能。其输入共模电压范围可延伸至V-，输出可轨到轨摆动。该系列放大器可作为许多商用运算放大器的直接替代品，以降低功耗并改善输入/输出范围与性能。这些特性的结合使其成为电源模块、工业控制、电机控制和音频应用的理想选择。
商品特性
- 电源电压：3V ~ 36V
- 低供电电流：每通道100μA
- 输入共模电压范围包含地电位
- 可用作比较器
- 轨到轨输出
- 带宽：0.9 MHz
- 压摆率：0.5 V/μs
- 出色的电磁干扰抑制性能：在1GHz时为71dB
- 偏移电压：最大值±3mV
- 偏移电压温度漂移：7 μV/℃
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 电源模块
- 传感器接口
- 电机控制
- 音频
