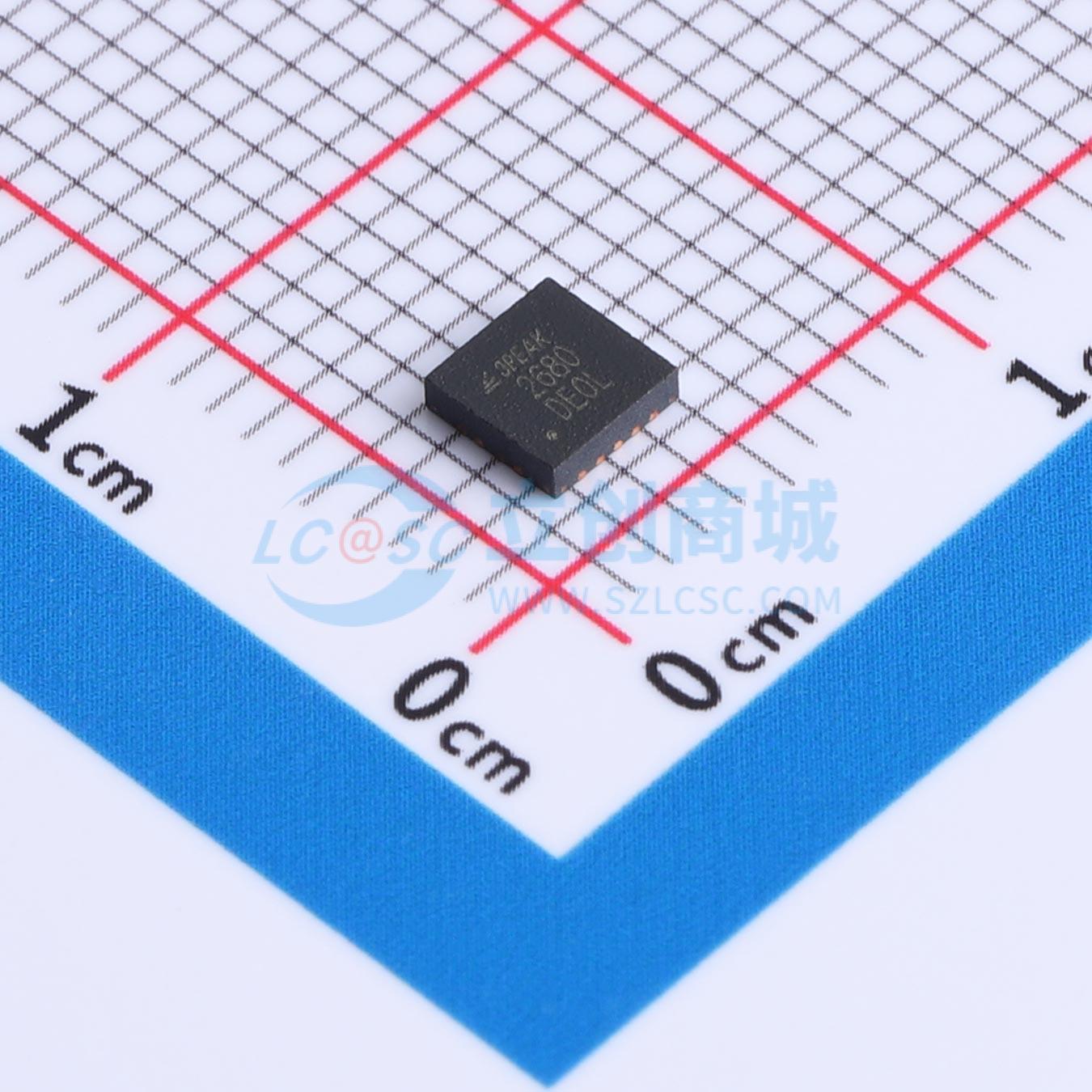

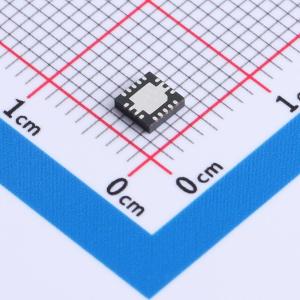

温馨提醒：图片仅供参考，商品以实物为准
TPP206080-QFMR-S
17V输入、6A同步降压DC-DC电压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPP206080-QFMR-S
- 商品编号
- C38770416
- 商品封装
- QFN-14(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | - | |
| 输出电流 | 6A | |
| 开关频率 | 100kHz~1.6MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 外部补偿；频率同步；可调软启动；过流保护；工作状态指示；打嗝限流 |
商品概述
TPP20608x 系列是一组 17V 输入、6A 输出的同步降压开关模式转换器，集成功率 MOSFET。该系列采用电流模式控制，支持简单的外部补偿和灵活的元件选择。凭借集成的锁相环，TPP20608x 系列可与外部时钟源同步，具有宽频率选择范围，可针对效率、物理尺寸和电磁干扰进行优化。保护和诊断功能可保护器件及系统电源。通过使用开漏电源正常输出，系统能够区分输出电压是否在目标电压范围内。控制输出斜坡的软启动功能可通过外部电阻独立设置，或设置为排序/跟踪模式。电流限制和过温保护提高了系统级鲁棒性。
商品特性
- 超低导通电阻，18mΩ和15mΩ MOSFET
- 200kHz 至 1.6MHz 可调开关频率
- 集成 PLL 以与外部时钟同步
- 可调欠压锁定电压和迟滞
- 欠压和过压电源正常输出
- 可调软启动和排序
- 全电流范围低压差操作
- 打嗝式电流限制
- 0.6V (TPP206080) / 0.8V (TPP206081) 1% 内部电压基准
- 14 引脚 QFN3.5X3.5-14 带外露焊盘封装
- -40℃ ~ 125℃ 环境温度范围
应用领域
- 5V、12V 工业电源应用
- 高密度负载点调节
- 电信与通信设备电源应用
