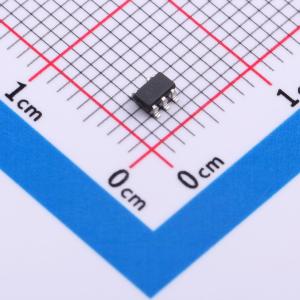

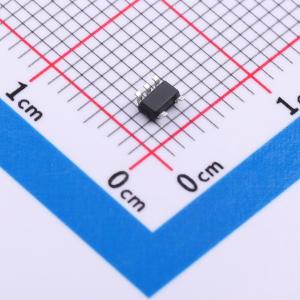

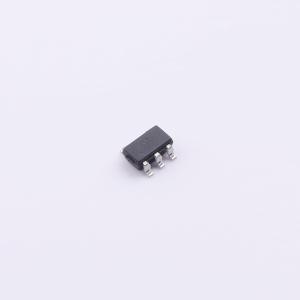

温馨提醒：图片仅供参考，商品以实物为准
TPA2641-S5TR
36V, 1.5MHz, 低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA2641-S5TR
- 商品编号
- C38698268
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 15nA | |
| 输入失调电流(Ios) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 50nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | ESD保护 |
商品概述
TPA264X系列放大器是最新的高电源电压放大器，具有2mV失调、低噪声以及对电源高频噪声的抗扰能力。它们采用了3PEAK专有的专利设计技术，在每个放大器仅消耗550μA静态电流的情况下，实现了1.5MHz带宽、0.5V/μs压摆率和低失真的良好交流性能。输入共模电压范围扩展至 -Vs，且输入与 +Vs 之间无内部ESD二极管。此特性可在电源关闭但信号仍在输入引脚时阻断从输入到 +Vs 的电流路径，这在与电池相关的应用中很常见。
商品特性
- 电源电压：3V至36V
- 失调电压：最大 ±2mV
- 差分输入电压范围可达电源轨，可作为比较器工作
- 带宽：1.5MHz，压摆率：0.5V/μs
- 输入轨至 -Vs，无连接到 +Vs 的内部ESD二极管
- 低1/f噪声：10Hz时为50nV/√Hz
- 高电源抑制比（PSRR+）：100KHz时为60dB
- 电源开关时无明显输出毛刺
- 工作温度范围：40°C至125°C
应用领域
- 仪器仪表
- 传感器接口
- 电机控制
- 工业控制
