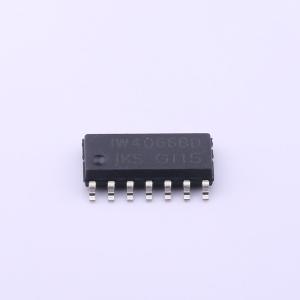

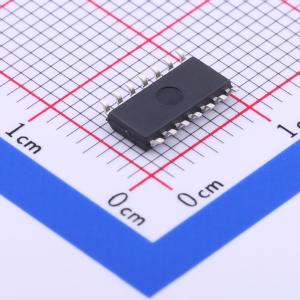

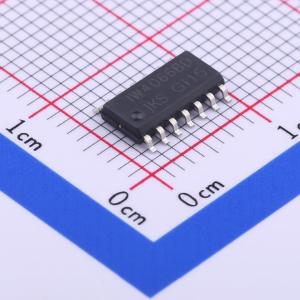

温馨提醒：图片仅供参考，商品以实物为准
IW4066BDT
IW4066BDT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四路双向开关芯片
- 品牌名称
- IKSEMICON
- 商品型号
- IW4066BDT
- 商品编号
- C412482
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 1.05kΩ | |
| 工作温度 | -55℃~+125℃ | |
| 带宽 | 40MHz | |
| 传播延迟(tpd) | 40ns |
商品概述
IW4066B是一款四通道双向开关，用于模拟或数字信号的传输或复用。此外，在整个输入信号范围内，导通电阻相对恒定。 IW4066B由四个独立的双向开关组成。每个开关需要一个控制信号。给定开关中的p型和n型器件会同时被控制信号偏置导通或关断。每个开关上n沟道器件的衬底在开关导通时连接到输入，在开关关断时连接到地。这种配置消除了开关晶体管阈值电压随输入信号的变化，从而在整个工作信号范围内保持较低的导通电阻。 与单通道开关相比，其优势包括：峰值输入信号电压摆幅等于整个电源电压，且在输入信号范围内导通阻抗更恒定。
商品特性
- 工作电压范围：3.0至18 V
- 在整个封装温度范围内，18 V时最大输入电流为1 μA；在18 V和25℃时为100 nA
- 噪声容限（在整个封装温度范围内）：5.0 V电源时最小为1.0 V；10.0 V电源时最小为2.0 V；15.0 V电源时最小为2.5 V
