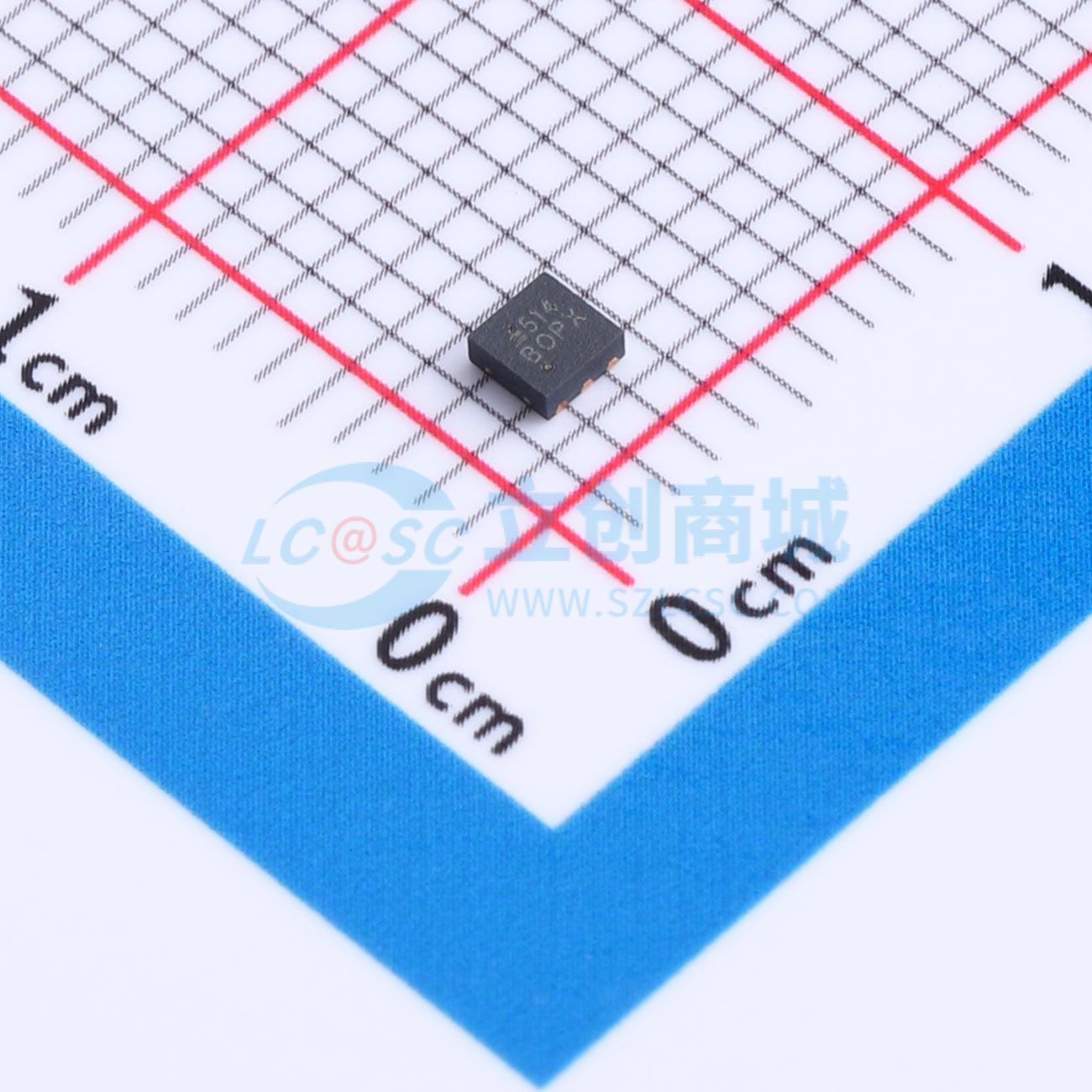

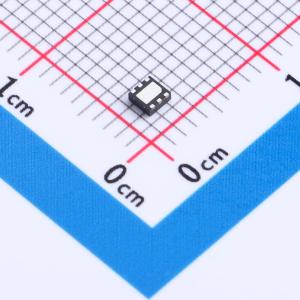

温馨提醒：图片仅供参考，商品以实物为准
TPQ051004-DFOR
0.9-V至5.5-V输入电压、600-mA同步升压调节器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPQ051004-DFOR
- 商品编号
- C38681698
- 商品封装
- DFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 600mA | |
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 40nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；负载断开 |
商品概述
TPQ05100x系列产品是同步升压转换器，静态电流低于260 nA。该器件具有超低欠压锁定阈值，可支持低至0.9 V的各种电池电压。超低的260 nA静态电流提高了轻载效率，从而延长了电池寿命。TPQ05100x系列产品有多种电压选项，支持2.5 V至5 V的固定输出电压，以及2.5 V至5.5 V的可调输出电压。该器件具有真正的关断功能，可避免关断模式下的泄漏电流，进一步节省系统级静态电流。TPQ05100x系列提供降压模式和直通模式，以支持不同场景。在降压模式下，器件仍可将输出电压调节到所需水平。在直通模式下，TPQ05100x器件作为开关工作，输出电压跟随输入电压。TPQ05100x提供可调电压版本和固定电压版本，采用DFN2X2 - 6和WLCSP - 6封装。
商品特性
- 流入VOUT引脚的260 nA超低静态电流
- 流入VIN引脚的40 nA超低静态电流
- 工作输入电压范围为0.9 V至5.5 V
- 输出电压可调范围为2.5 V至5.5 V
- 提供固定输出电压版本
- 典型0.8 A开关峰值电流限制
- 降压模式下可调节输出电压
- 关断时实现真正断开
- 固定输出电压版本在10 μA负载下效率高达80%
- 在10 mA至300 mA负载下效率高达96%
- 采用WLCSP - 6、DFN2X2 - 6封装
应用领域
- 电池供电设备
- 电池供电的可穿戴应用
- 光纤模块
- 物联网设备
- 电池供电的水/气表
