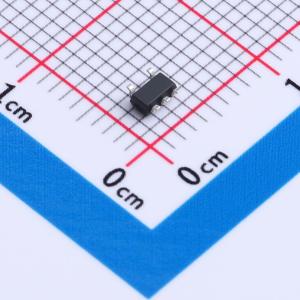

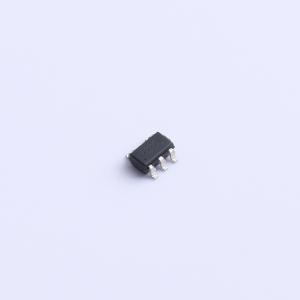

温馨提醒：图片仅供参考，商品以实物为准
TP2261L1-S5TR-S
36-V,3.5-MHz,15-V/us运算放大器，汽车级认证
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2261L1-S5TR-S
- 商品编号
- C38623140
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3.5MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 15V/us | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电流(Ios) | 25pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 32mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TP226x系列是最新一代的高电源电压放大器，具有低失调、低功耗和稳定的高频响应特性。该系列采用专有的专利设计技术，在每通道仅消耗典型值700 μA静态电流的同时，实现了优异的交流性能，包括3.5-MHz带宽、15-V/μs压摆率和低失真。其输入共模电压范围可扩展至负电源电压，输出可满摆幅摆动。该系列可作为许多商用运算放大器的直接替换品，以降低功耗并改善输入/输出范围及性能。这些特性的结合使得TP226x系列成为工业控制、电机控制、便携式音频放大、音频端口以及其他消费类音频应用的理想选择。
商品特性
- 电源电压：3 V 至 36 V
- 低电源电流：每通道最大 1000 μA
- 差分输入电压范围可达电源轨，可用作比较器
- 输入范围包含负电源电压，输出满摆幅
- 快速响应：3.5-MHz带宽，15-V/μs压摆率，100-ns过载恢复
- 低失调电压：在 25°C 时最大 ±2 mV；在 -40°C 至 125°C 时最大 ±4 mV
- 优异的电磁干扰抑制比：在 900 MHz 时为 60 dB
- 工作温度范围：-40°C 至 125°C
- 通过AEC-Q100可靠性测试，符合汽车应用资格
应用领域
- 电机控制
- 工业控制
- 汽车应用
