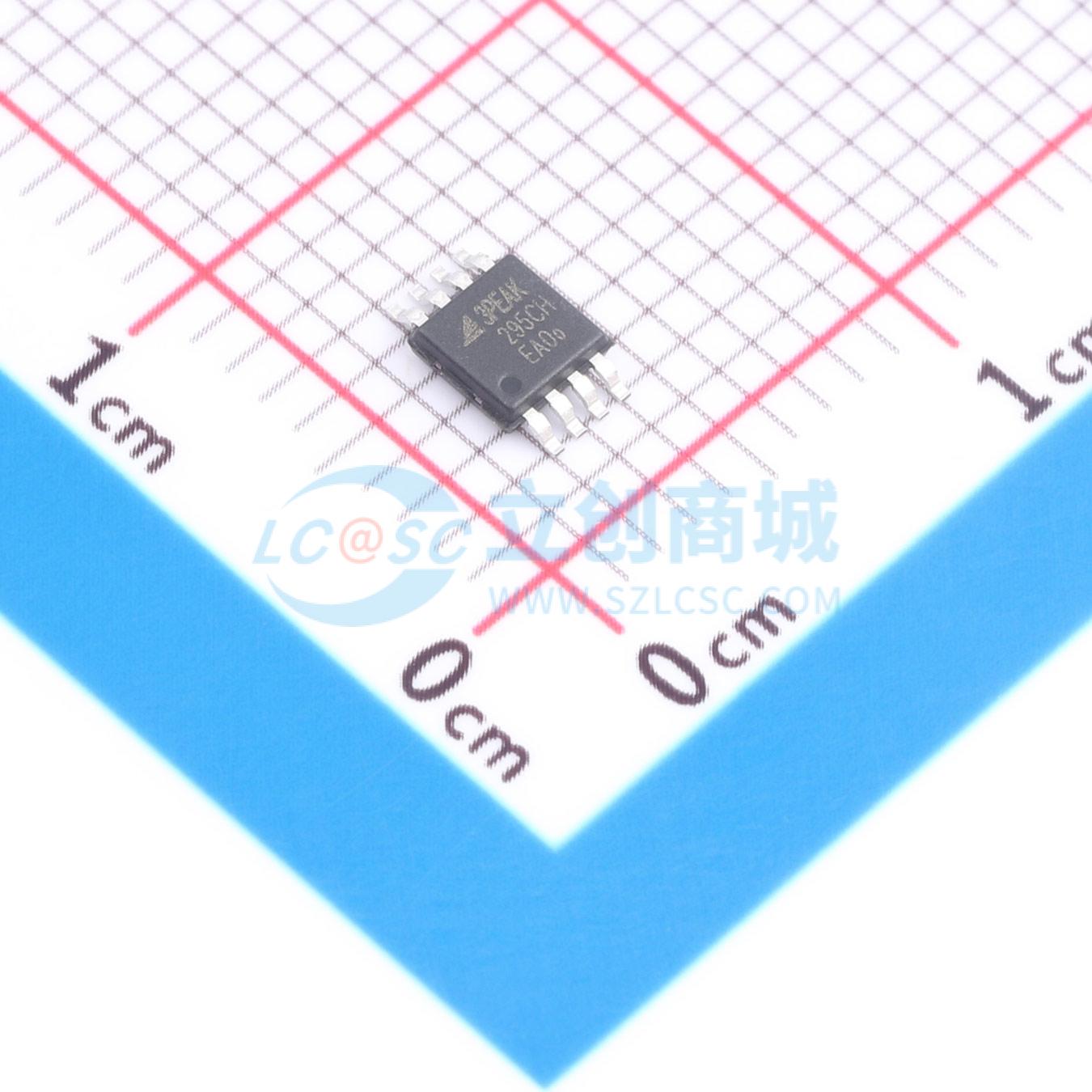

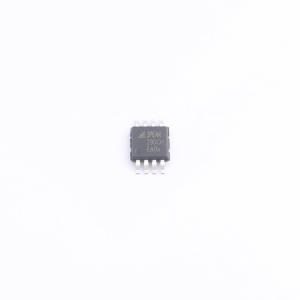

TPA2295CH-VS1R-S

TPA2295C系列是高电压、高侧电流检测放大器，具有电压输出、内部比较器和电压基准。该器件可在-0.1V至70V的共模电压下检测分流器两端的压降。TPA2295C提供五种输出电压比例：20V/V、50V/V、60V/V、100V/V、200V/V，带宽高达0.5MHz。TPA2295C内置一个具有内部0.6V基准的开漏比较器，该比较器具有锁存功能。TPA2295C采用3.0V至18V单电源供电，在-40°C至+125°C的整个温度范围内提供突破性性能。它采用零漂移内核，可在整个工作温度范围和共模电压范围内实现0.5μV/°C的偏移漂移。TPA2295C采用8引脚MSOP封装。

• 小电压偏移：TPA2295C：±0.5mV（最大值）
• 宽共模电压范围：-0.1V至+70V
• 宽共模抑制比：130dB
• 电源电压：3.0V至+18V
• 精度和零漂移性能：±0.5%增益误差（最大值，-40°C ~125°C）；0.5μV/°C偏移漂移（最大值，-40°C ~125°C）；5ppm/°C增益漂移（最大值，-40°C ~125°C）
• 五种电压输出增益选项：TPA2295CT：20V/V；TPA2295CF：50V/V；TPA2295CS：60V/V；TPA2295CH：100V/V；TPA2295CW：200V/V
• 比较器：0.6V内部电压基准；具有锁存控制的开漏输出

• 电流检测
• 电池充电器与电源管理
• 汽车与工业控制
• 基站与电信设备
