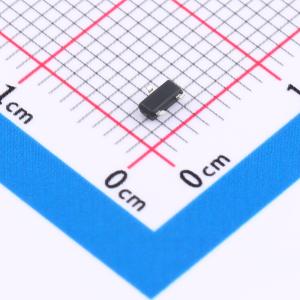

温馨提醒：图片仅供参考，商品以实物为准
PJM2309PSA
1个P沟道 耐压:60V 电流:2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -60V，ID = -2.0A。 RDS(ON) = 200mΩ (max)@ -10V。 无卤和无锑。应用：负载开关。 PWM应用中的电源管理
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJM2309PSA
- 商品编号
- C411721
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 200mΩ@10V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 850pF@30V | |
| 反向传输电容(Crss) | 28pF@30V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = -60V
- 漏极电流（ID） = -2.0A
- 漏源导通电阻（RDS(ON)） = 200 mΩ（最大值）@ -10 V
- 无卤素和锑
应用领域
- 负载开关和PWM应用
- 电源管理
