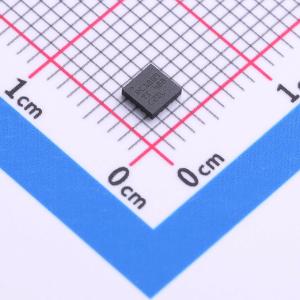

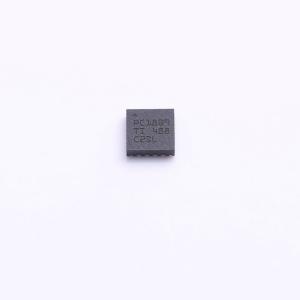

PCM1809IRTER

立体声通道、动态范围音频ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM1809 是一款高性能、低功耗、立体声通道音频模数转换器 (ADC)，具有灵活的音频接口控制选项。该器件适用于声控系统、AV 接收器、TV 和蓝光播放器、专业麦克风、音频会议、便携式计算、通信和娱乐应用。该器件具有高动态范围，可实现高保真的远场音频录制。
品牌名称: TI(德州仪器)
商品型号: PCM1809IRTER
商品编号: C38558044
商品封装: WQFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.0732克(g)

商品参数

商品概述

PCM1809 是一款高性能、低功耗、立体声通道音频模数转换器 (ADC)，具有灵活的音频接口控制选项。该器件适用于声控系统、AV 接收器、TV 和蓝光播放器、专业麦克风、音频会议、便携式计算、通信和娱乐应用。该器件具有高动态范围，可实现高保真的远场音频录制。此器件集成了大量特性，可在空间受限的应用中降低成本、减小布板空间和功耗。器件特性可以通过硬件来控制，方法是使用电阻器或控制器 GPIO 将引脚拉高或拉低。PCM1809 还通过停止系统时钟来支持断电和复位功能。

商品特性

立体声低功耗 ADC，2 通道模拟麦克风输入或线路输入
ADC 线路和麦克风差分和单端输入性能
动态范围：差分输入 104dB，单端输入 102dB
THD+N：-95dB
2-VRMS 差分满量程输入直接耦合
宽输入共模支持
交流/直流耦合支持
ADC 采样速率 (fS)=8kHz 至 192kHz
硬件引脚控制配置线性相位或低延迟滤波器可选
灵活的音频串行数据接口：控制器或目标接口选择，32 位、2 通道 TDM，32 位、2 通道 I2S
音频时钟丢失时自动断电
集成高性能音频 PLL
单电源运行：3.3V
I/O 电源运行：3.3V 或 1.8V
3.3V AVDD 电源电压下的功耗：16kHz 采样率下为 19.6mW/通道，48kHz 采样率下为 21.3mW/通道

应用领域

智能扬声器
DVD 录像机和播放器
AV 接收机
视频会议系统
IP 网络摄像头

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	32位
	采样率	8kHz
	通道数	2
	工作电压	3V~3.6V
	接口类型	TDM；I2S
	差分输入	是
	工作温度	-40℃~+105℃

	属性	参数值
	信噪比	104dB
	时钟/振荡器	内置
	时钟频率(fc)	24.576MHz
	基准电压源	内置
	ADC架构	Sigma-Delta
	静态电流	500uA
	全量程范围(FSR)	2V
