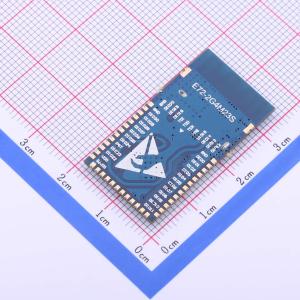

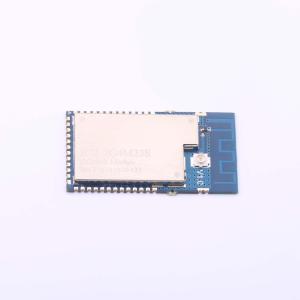

E72-2G4M23S1A
CC2630+PA+LNA ZigBee 6LoWPAN 无线模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC2630+CC2592\CC2640\CC2650无线模块\蓝牙\Zigbee\低功耗自组网
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E72-2G4M23S1A
- 商品编号
- C411302
- 商品封装
- SMD,33.5x17.5mm
- 包装方式
- 袋装
- 商品毛重
- 4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ZigBee模块 | |
| 发射功率 | 23dBm | |
| 核心芯片 | CC2630芯片 | |
| 接口类型 | - | |
| 工作电压 | 3.3V | |
| 天线形式 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 11.1mA | |
| 发送电流 | 182.5mA | |
| 传输距离 | 1.5km | |
| 接收灵敏度 | -100.5dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
E72 - 2G4M05S1A是一款基于德州仪器CC2630的自主研发、小尺寸、贴片式（SMD）、ZigBee 6LoWPAN 100mw无线模块。CC2630集成了128KB的系统内可编程闪存、8KB的缓冲静态随机存取存储器（SRAM）以及ZigBee、6LoWPAN无线通信协议。因其独特的超低功耗传感器控制器，非常适合连接外部传感器。在系统其余部分处于睡眠模式时，可自主收集模拟和数字数据。得益于其内置的双核低功耗处理器，用户可以基于自身模块构建完整的系统。该模块采用了24MHz工业级高精度低温漂有源晶体。由于该模块是片上系统（SoC）模块，需要用户进行编程后才能使用。
商品特性
- 实测通信距离可达150m / 500m
- 最大发射功率3.2mW，软件多级可调
- 内置ZigBee、6LoWPAN协议栈
- 内置32.768kHz时钟晶体振荡器
- 支持全球免许可的2.4GHz ISM频段
- 内置高性能低功耗Cortex - M3和Cortex - M0双核处理器
- 资源丰富，128KB闪存，28KB随机存取存储器（RAM）
- 支持1.8V - 3.6V供电，超过3.3V供电可保证最佳性能
- 工业级标准设计，支持 - 40~85°C长时间工作
- IPEX接口和邮票孔可选，便于二次开发和集成
应用领域
- 家庭安全报警和远程无钥匙进入
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级远程控制
- 保健产品
