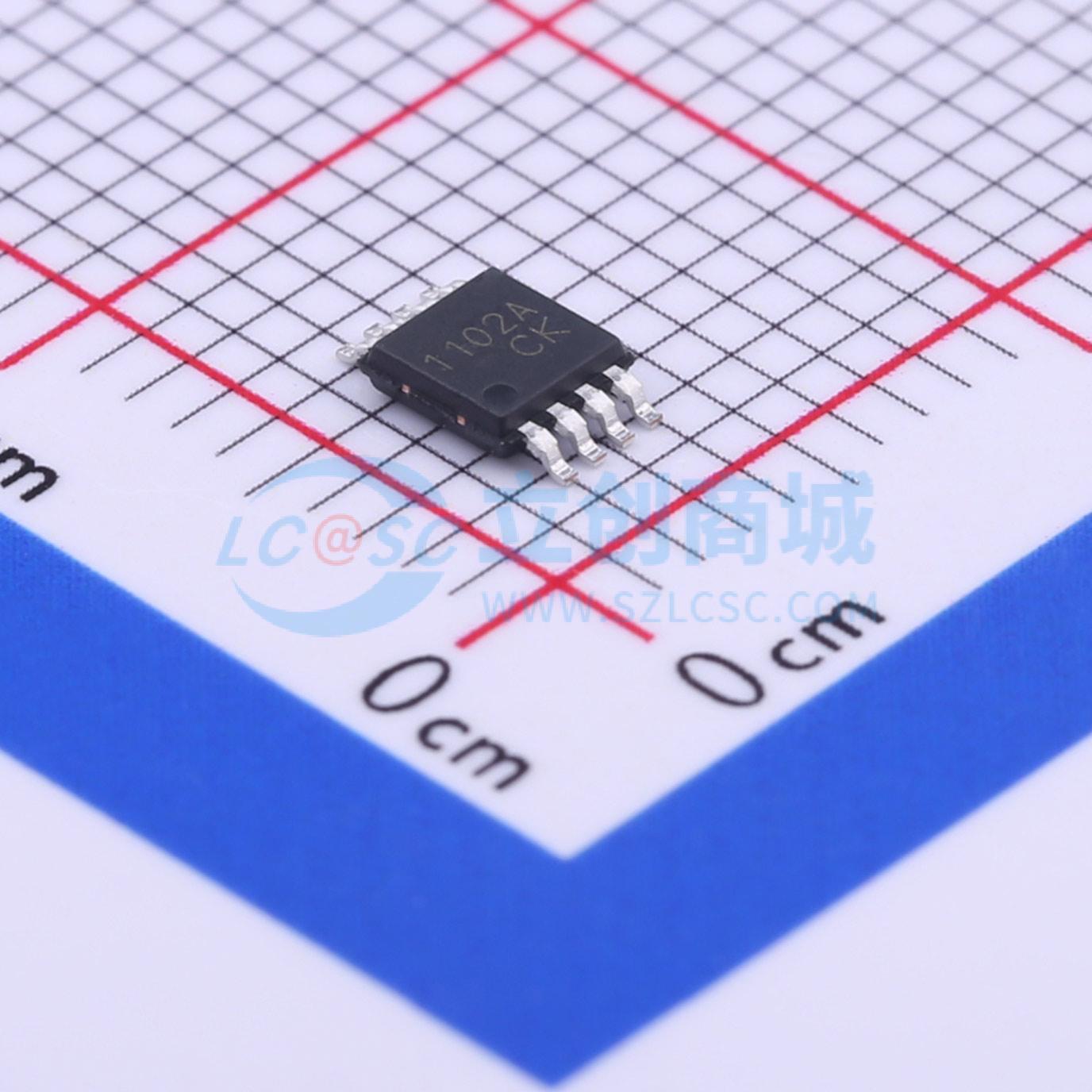

SCM1102AMA
高度集成的电流型PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCM1102A是一款高度集成的电流型PWM控制器,适用于隔离DC-DC变换器。该芯片具有多种保护功能,如VDD欠压锁定、VDD过压保护、开环/输出短路/过载保护等,确保系统的可靠性。芯片的最大工作频率可通过外部电阻设置,并具有轻载时的模拟降频和间歇模式,以提高效率。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- SCM1102AMA
- 商品编号
- C411280
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 4V~36V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 开关频率 | 220kHz~500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | 2.2mA | |
| 开关管(内置/外置) | 外置 |
