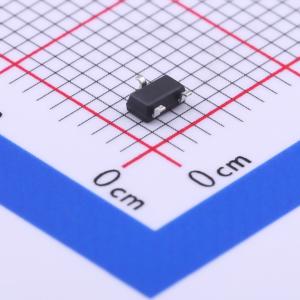

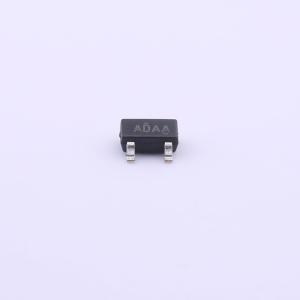

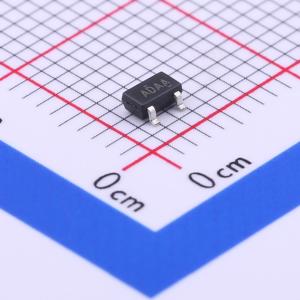

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压检测器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 950mV~7V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 2.93V | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 210ms | |
| 工作温度 | -40℃~+105℃@(Ta) |
商品概述
LR8809系列是一系列高精度电压检测器，采用CMOS工艺开发，内置固定时间的延迟时间发生器。检测电压内部固定，精度为±2.0%。内部振荡器和计数器定时器无需外部元件即可延迟释放信号。延迟时间为200 ms。提供NMOS开漏和CMOS输出两种输出形式。
商品特性
- 超低电流消耗：在2.5V时为0.9μA（典型值）
- 高精度检测电压：±2.0%
- 迟滞特性：-VDET ×5%（典型值）
- 工作电压范围：0.95V至7.0V
- 检测电压：1.5V至6.0V（步进10mV）
- 延迟时间：210 ms（典型值）
- 输出形式：NMOS开漏输出（低电平有效），CMOS输出（低电平有效）
应用领域
- 存储器电池备份电路
- 上电复位电路
- 电源故障检测
- 笔记本电脑、数码相机、PDA和手机等便携式设备的电源监控
- 相机、视频设备和通信设备的恒压电源监控
- 微计算机的电源监控和CPU复位
