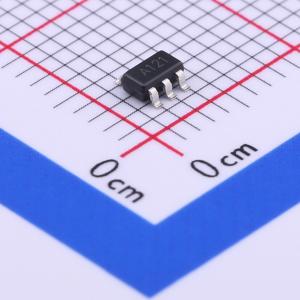

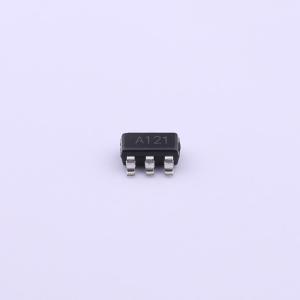

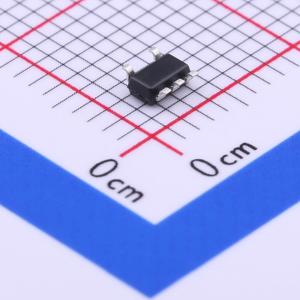

温馨提醒：图片仅供参考，商品以实物为准

H9008

5.5V、1.5A、1.5MHz 同步降压转换器停产

描述: H9008是一款高效单片同步降压调节器,采用恒定频率、电流模式架构。该设备提供可调版本,无负载时的电源电流为40μA,在关断模式下降至<1μA。2.5V至5.5V的输入电压范围使其非常适合单节锂离子电池供电的应用。100%占空比提供低dropout操作,延长便携系统中的电池寿命。PWM/PFM模式操作提供非常低的输出纹波电压,适用于噪声敏感应用。开关频率内部设置为1.5MHz,允许使用小型表面贴装电感器和电容器。0.6V反馈参考电压支持低输出电压。H9008需要最少的外部组件,采用节省空间的SOT23-5封装。
品牌名称: Siproin(上海矽朋)
商品型号: H9008
商品编号: C411007
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.024克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

H9008 是一款高效的单片同步降压稳压器，采用恒定频率、电流模式架构。该器件有可调版本。无负载时的电源电流为 40μA，关机时降至 <1μA。2.5V 至 5.5V 的输入电压范围使 H9008 非常适合单节锂离子电池供电的应用。100% 占空比可实现低压差操作，延长便携式系统的电池寿命。PWM/PFM 模式操作可为对噪声敏感的应用提供极低的输出纹波电压。开关频率内部设定为 1.5MHz，允许使用小型表面贴装电感和电容。0.6V 的反馈参考电压可轻松支持低输出电压。H9008 仅需少量易于获取的外部组件，采用节省空间的 SOT23 - 5 封装。

商品特性

高效率：高达 96%
1.5A 连续输出电流
2.5V 至 5.5V 输入电压范围
1.5MHz 开关频率
无需肖特基二极管
输出可从 0.6V 调节
内置短路保护
内置过压保护
内置过流限制
过温保护
轻载时采用 PFM 模式以实现高效率
低静态电流：40μA
采用 SOT23 - 5 封装
-40℃ 至 +85℃ 温度范围
内部软启动

应用领域

蜂窝电话和智能手机
无线和 DSL 调制解调器
个人数字助理 (PDA)
便携式仪器
数码静态和视频相机
PC 卡

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1.5A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
