温馨提醒：图片仅供参考，商品以实物为准

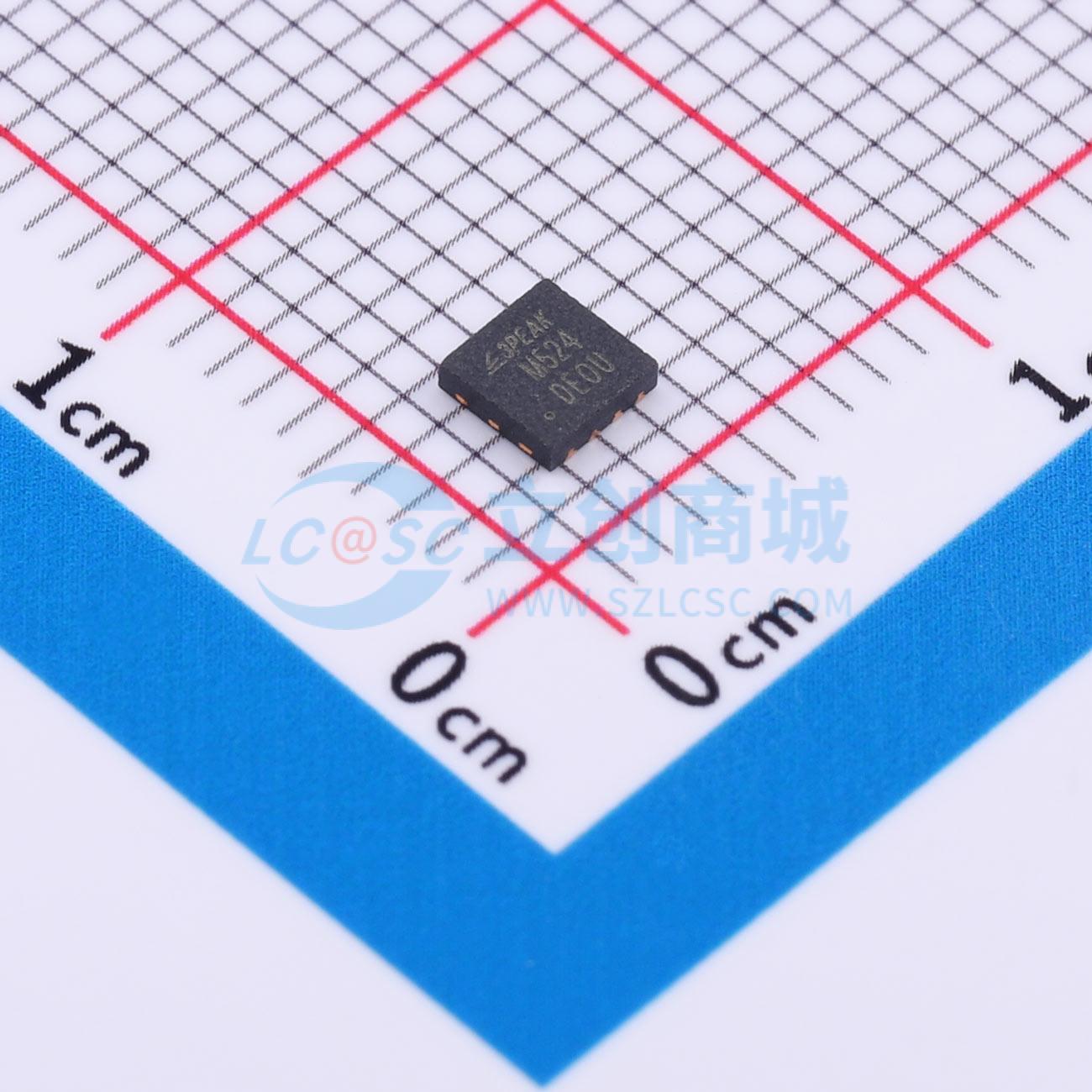

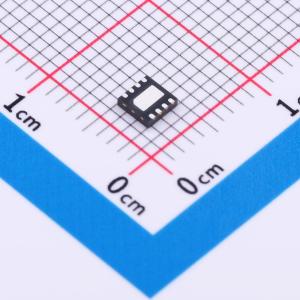

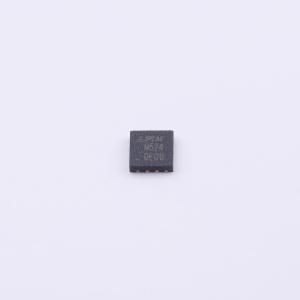

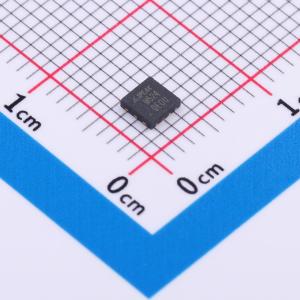

TPM27524-DF6R
TPM27524-DF6R
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是用于MOSFET、IGBT和GaN功率开关的双通道低侧栅极驱动器。5A的高源电流和灌电流能力，可通过最小化转换时间和开关损耗来提高开关效率。支持最大25V的电源电压和-5V的直流输入电压能力，提高了系统的鲁棒性，尤其在嘈杂的工业应用中。超低传播延迟和两个通道之间的出色匹配，适用于对时序要求严格的应用。由一组具有不同极性的栅极驱动器组成，允许客户根据应用需求进行选择。封装范围广泛，支持SOP8、EMSOP8和DFN3X3-8，符合工业标准封装。额外的超小DFN2X2-8有助于电源模块中超紧凑型同步整流器的设计。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM27524-DF6R
- 商品编号
- C38487412
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 工作电压 | 4.5V~23V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 7ns | |
| 下降时间(tf) | 6ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.65V | |
| 输入低电平(VIL) | 1.4V |
