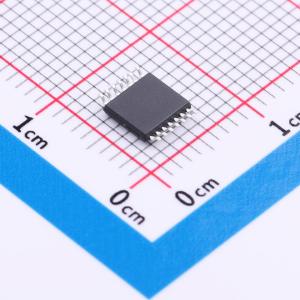

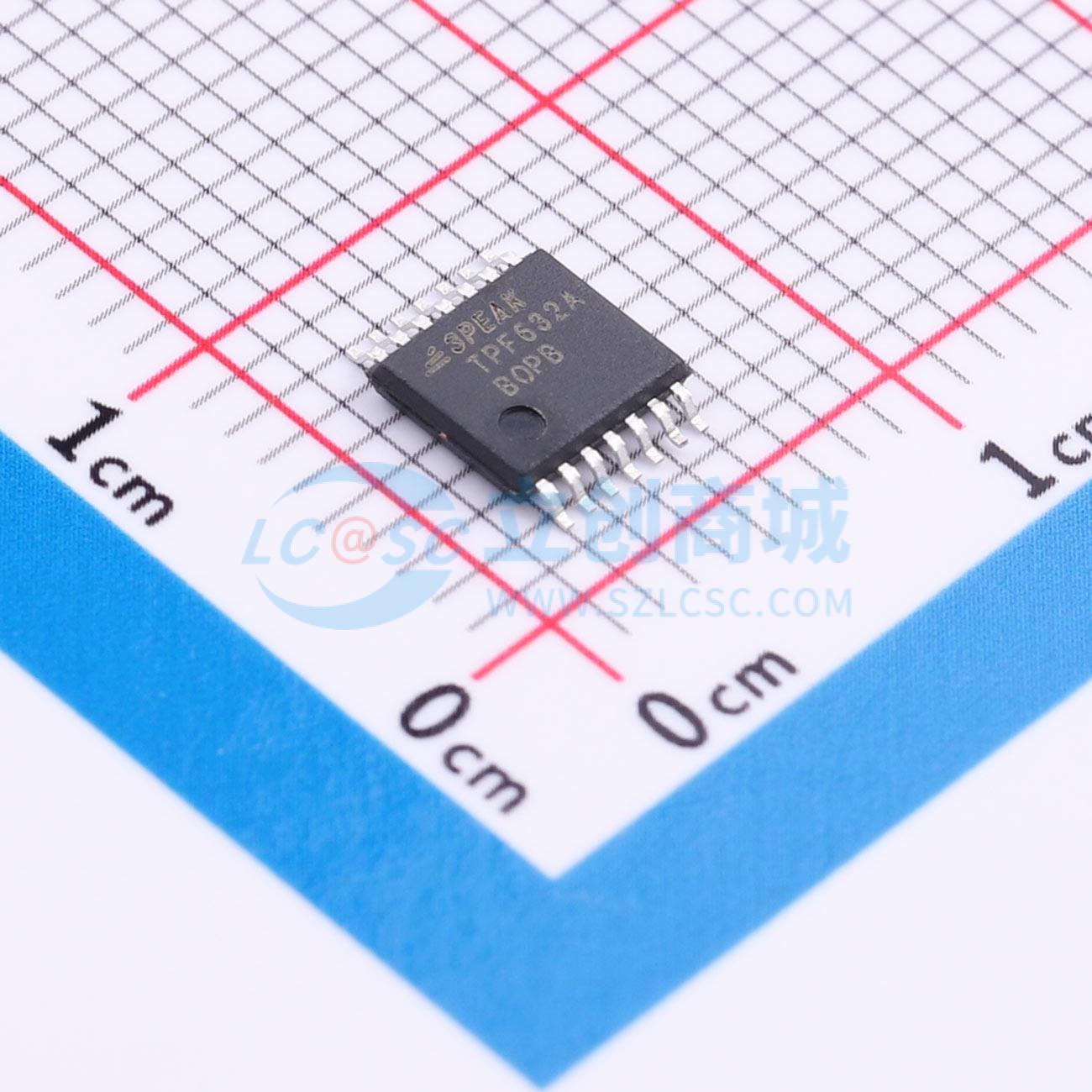

TPF632A-TR
3-VRms音频线路驱动器，集成电荷泵
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是3-VRMS无噗声立体声线路驱动器，集成电荷泵产生负电源轨，可去除输出直流阻隔电容。能够在单5V电源电压下驱动3-VRMS至2.5-kΩ负载。有差分输入和单端输入类型，均可使用外部电阻进行灵活的增益设置。具有内置使能/关断控制，实现无噗声的开/关控制。有外部欠压检测器，当监测电压降至设定值以下时使输出静音。与传统产生3-VRMS输出的方法相比，在音频产品中使用可显著减少元件数量。只需单5V电源即可产生8.5-VPP输出，而传统运算放大器需要分离轨电源才能实现相同效果。适用于对尺寸和成本有严格要求的单电源电子产品。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPF632A-TR
- 商品编号
- C38456049
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.0916克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 工作电压 | 2.7V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.001% | |
| 静态电流(Iq) | 4.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 117dB | |
| 输入类型 | 差分 |
商品概述
3PEAK TPF632A/605A/607A是3-VRMS无噗声立体声线路驱动器，集成电荷泵可产生负电源轨，从而无需输出隔直电容。这些器件在单5V电源电压下，能够向2.5kΩ负载提供3-VRMS的驱动能力。TPF632A具有差分输入，TPF605A/607A支持单端输入，且都可使用外部电阻进行灵活的增益设置。
3PEAK TPF632A/605A/607A内置使能/关断控制功能，可实现无噗声的开启/关闭控制。TPF632A/605A具备外部欠压检测器，当监测到的电压降至设定值以下时，会使输出静音。与传统的产生3-VRMS输出的方法相比，在音频产品中使用TPF632A/605A/607A可显著减少元件数量。
该器件仅需单5V电源即可产生8.5-VPP输出，而传统运算放大器则需要双电源供电才能达到相同效果。该器件非常适合对尺寸和成本有严格设计要求的单电源电子设备。
商品特性
- 5V电源下，向2.5kΩ负载提供3-VRMS输出
- 3.3V电源下，向2.5kΩ负载提供2-VRMS输出
- 集成电荷泵产生负电源轨
- 增强信噪比
- PVDD电源关断延迟功能
- 低总谐波失真加噪声（THD+N）：0.001%
- 可稳定驱动600Ω负载和220pF容性负载
- 无噗声欠压保护（TPF632A/605A）
- 无噗声使能控制
- 工作温度范围：-40℃至85℃
- 所有引脚具备8kV（输出引脚）人体模型（HBM）静电放电（ESD）防护能力
- 具备2kV带电器件模型（CDM）静电放电（ESD）防护能力
- 环保、通用型封装
应用领域
- 机顶盒
- 蓝光和高清DVD播放器
- PDP电视和LCD电视
