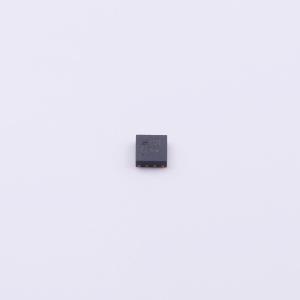

温馨提醒：图片仅供参考，商品以实物为准
TPM8837E-DF4R
H桥驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM8837E-DF4R
- 商品编号
- C38422646
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | 1A | |
| 工作电压 | 1.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 1.1Ω | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
TPM8837E 是一款 H 桥驱动器，设计用于控制直流电机、螺线管和继电器等感性负载。在最高 12 V 的电源电压下，可提供高达 1 A 的驱动电流。该器件为广泛用于消费类产品、玩具以及其他中低电压或电池供电运动控制应用的电机提供解决方案。输出驱动器为 H 桥结构，VM 电压范围为 2 V 至 12 V。控制逻辑可在 1.8 V、3.3 V 和 5 V 电源轨上工作。内部保护功能，如过流保护、短路保护、欠压锁定和过温保护，提升了整个系统的可靠性。
商品特性
- 12 V H 桥驱动器
- MOSFET 导通电阻 Rds(on) (高边 + 低边) 为 1 Ω
- 最大输出电流 1 A
- 支持 2 V 至 11 V 工作电源电压
- 支持 1.8 V、3.3 V、5 V 逻辑电压
- PWM (IN1/IN2) 接口
- 欠压锁定保护
- 过流保护
- 热关断保护
- 小型封装尺寸
- DFN2X2-8 封装
应用领域
- 监控摄像头
- 电子锁
- 消费类设备
- 玩具
